Teknik Döküman

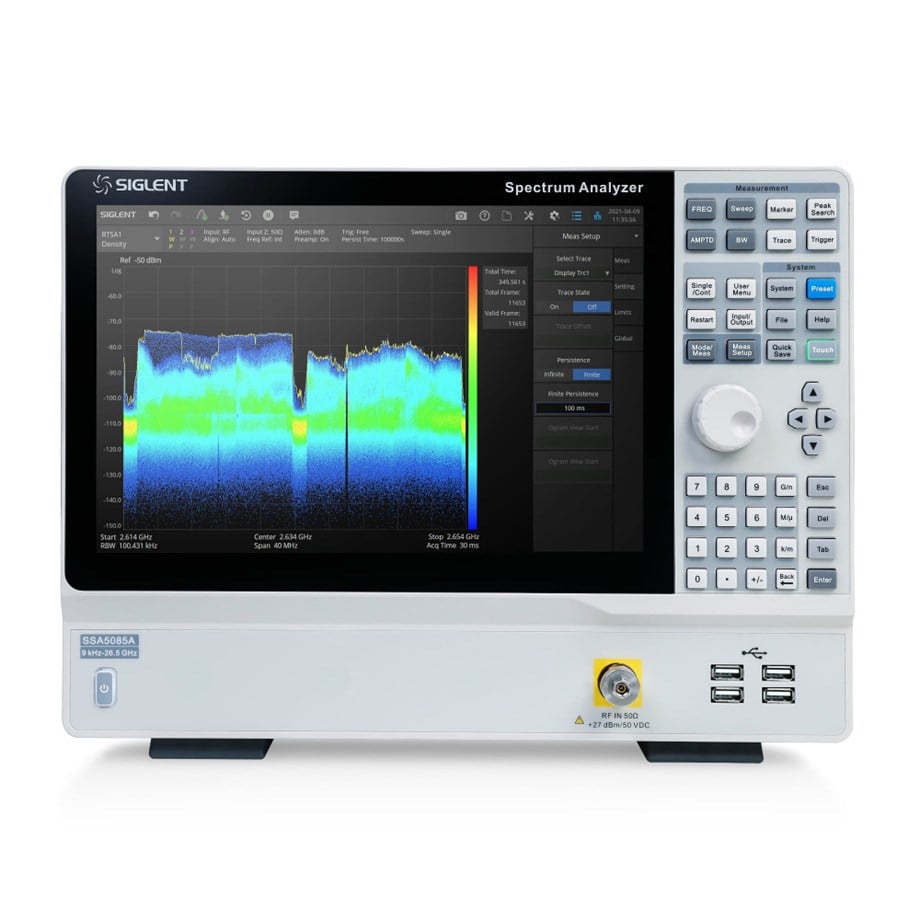

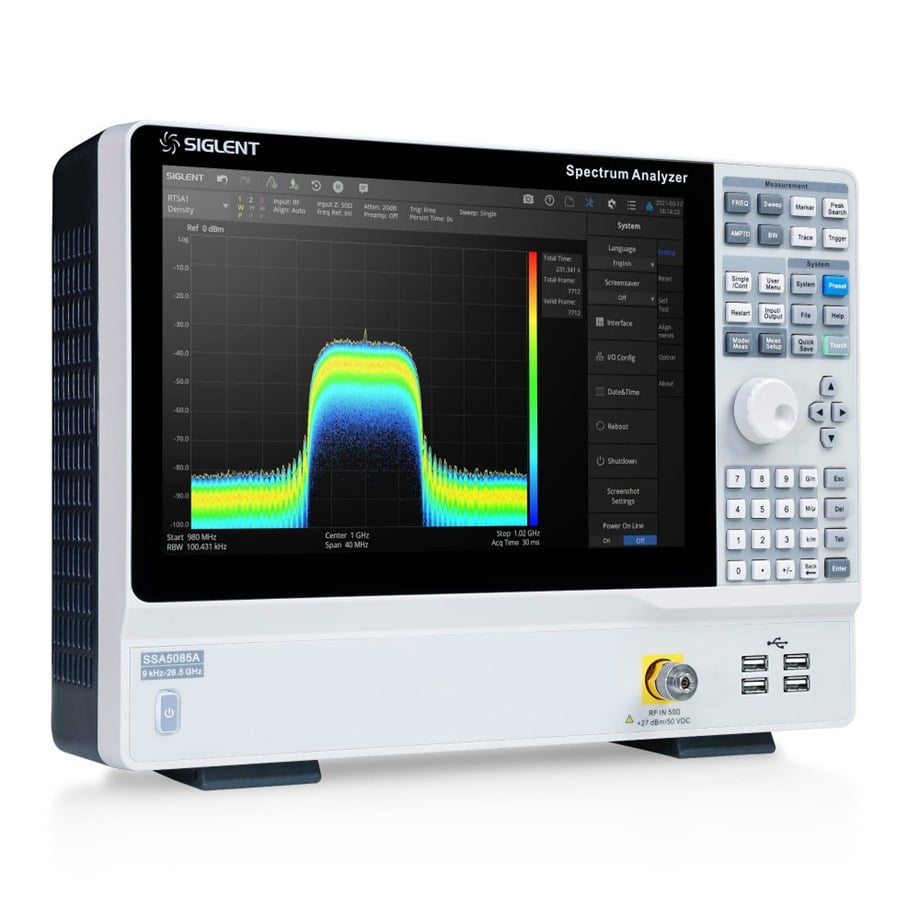

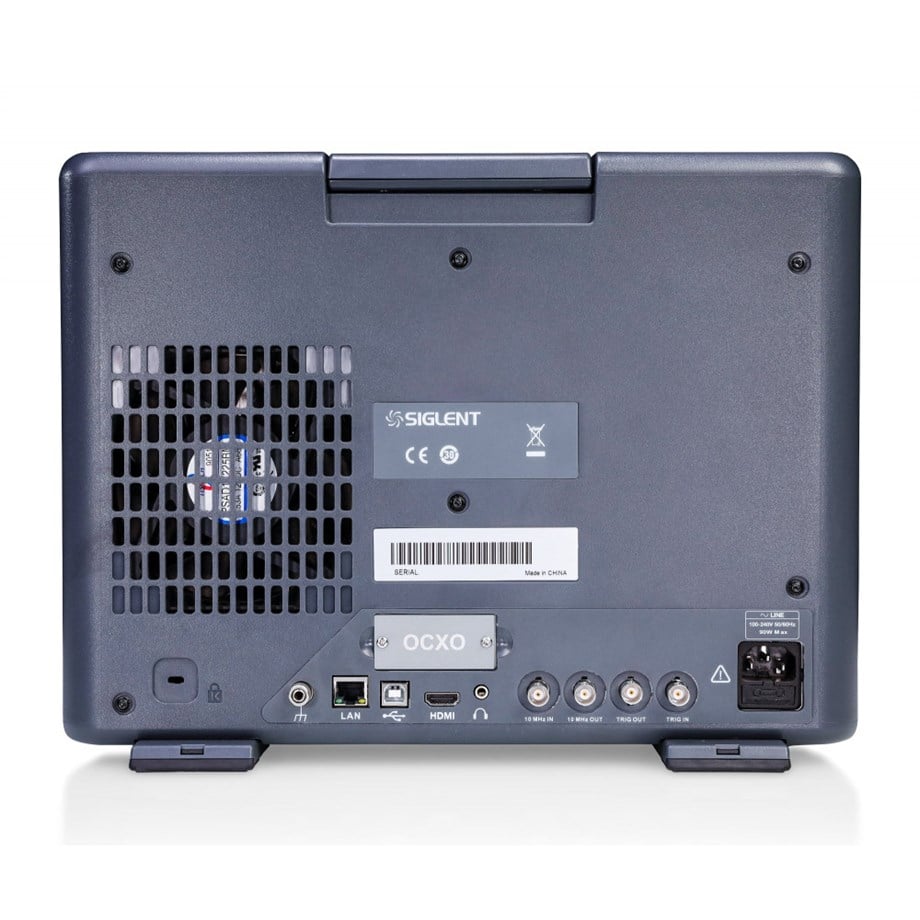

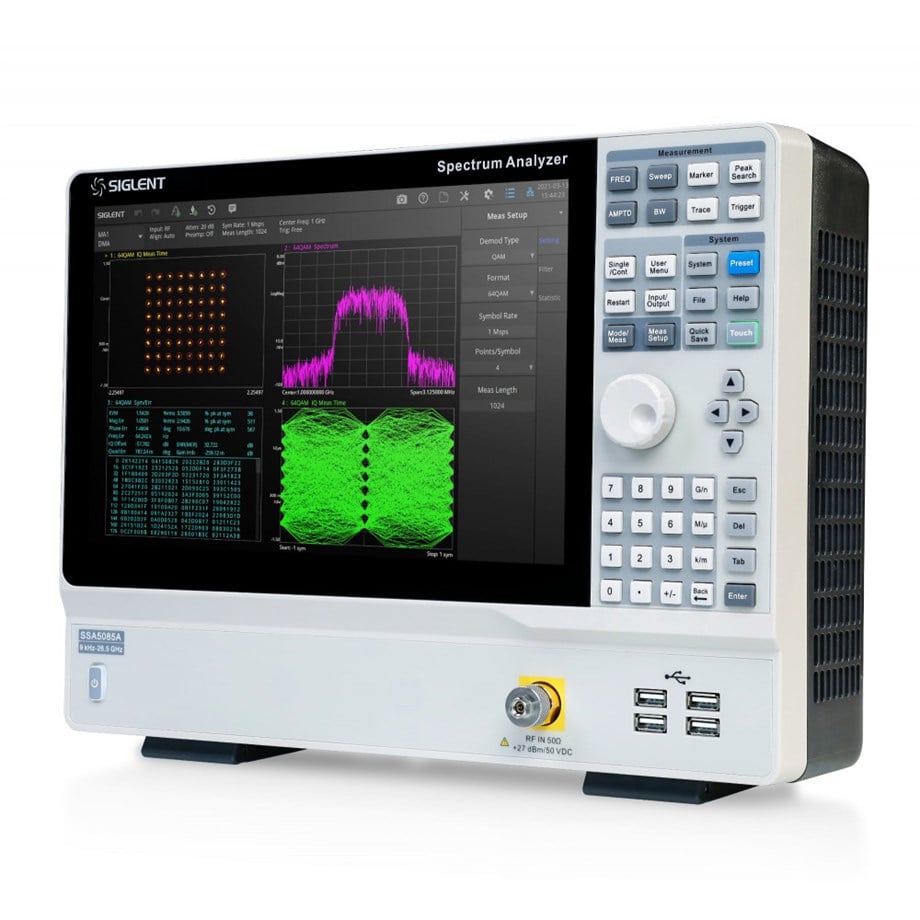

SIGLENT SSA5083A Spektrum Analizörü 9 kHz ila 13,6 GHz; RBW 1 Hz ila 10 MHz; DANL -165 dBm/Hz; SSB <-105 dBc/Hz.
İsteğe bağlı olarak Gerçek Zamanlı Spektrum Analizörü (25 MHz veya 40 MHz) işlevselliğini eklemek mümkündür.
SIGLENT SSA5000A spektrum analizörleri, karmaşık RF spektrumu ve sinyal analizi için güçlü ve esnek araçlardır. Gerçek zamanlı spektrum analizi özelliği ile analizör, kanal gücü ölçümü, atlama frekansı, çakışma kanalı, spektrum paraziti gibi modern RF spektrum zorluklarını çözmek için çok boyutlu veri ekranları ve gelişmiş tetikleme sağlayabilir.
Uygulamalar arasında yayın izleme ve değerlendirme, hücresel saha, IoT, WLAN ve Bluetooth ölçümü, araştırma ve geliştirme, eğitim, üretim ve bakım yer alır.
Özellikler ve Avantajlar
- Spektrum Analizörü Frekans Aralığı 9 kHz'den 13,6 GHz veya 26,5 GHz'e kadar
-165 dBm/Hz Görüntülenen Ortalama Gürültü Seviyesi (Tip.)
- 105 dBc/Hz@1 GHz, 10 kHz ofset SSB Faz Gürültüsü (Tip.)
- 25 MHz, 40 MHz Gerçek Zamanlı Analiz Bant Genişliği (isteğe bağlı)
- 100 POI 7,20 μs, Dinamik Aralık 60 dB, Yoğunluk, Spektrogram ve PvT için Çoklu Görünüm
- Kanal gücü, ACPR, OBW, Harmonik, TOI ölçümü vb.
- Analog Modülasyon Analizi ve Vektör Dijital Modülasyon Analizi
- 12,1 inç Çoklu Dokunmatik Ekran, HDMI çıkışı
- PC ve Mobil Terminallerde Web Tarayıcı Uzaktan Kontrolü ve Dosya İşlemi
Model |
SSA5083A |
SSA5085A |
Frekans Aralığı |
9 kHz'den 13,6 GHz'e kadar |
9 kHz'den 26,5 GHz'e kadar |
Görüntülenen Ortalama Gürültü Seviyesi |
-165 dBm/Hz |
SSB Faz Gürültüsü |
-105 dBc/Hz |
Gerçek Zamanlı Analiz Bant Genişliği (isteğe bağlı) |
25 MHz, 40 MHz |
