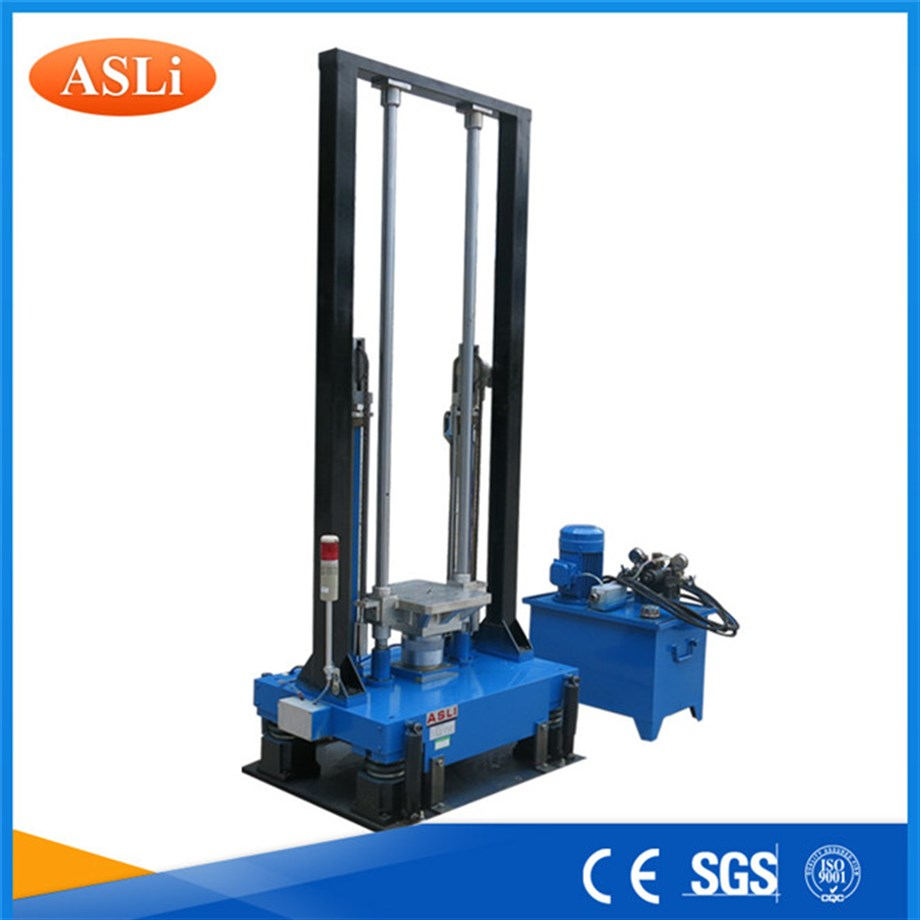

İvme Mekanik Darbe Test Cihazları
Uygulama:
İvme Mekanik Darbe Test Cihazı, ürünün şok hasarına dayanma kabiliyetini değerlendirmek için esas olarak darbe testi için küçük ürünler için kullanılır. Genellikle elektronik bileşenlerde, elektronik devre kartlarında ve diğer çevresel testlerde kullanılır.
İvme Mekanik Darbe Test Cihazı Özellikleri:
1. Dahili kendini koruma cihazı, ikincil darbe yok
2. Şok yüksekliği dijital olarak kontrol edilir
3. İyi tekrarlanabilirlik test verileri
4. Sinyal jeneratörü çeşitli seçenekler sunar: yarım sinüs dalgası, trapez dalga, testere dişi dalga, kare dalga, vb.
5. İyi titreşim izolasyon performansı, çevre üzerindeki etki gereksinimler kapsamında kontrol edilebilir:
6. İyi Güvenlik performansı.
7. IEC, MIL, GJB, JIS, ASTM ve diğer uluslararası ve yerel standart şok dalgalarına uygundur;
İvme Mekanik Darbe Test Cihazı Teknik Parametreler:
|
Model
|
SS-5
|
SS-10
|
SS-25
|
SS-50
|
SS-100
|
SS-200
|
SS-400
|
| Maks. Yük Kapasitesi (Kg) |
5
|
10
|
25
|
50
|
100
|
200
|
400
|
| Tezgah Boyutu (mm) |
120×120
|
200×200
|
350×350
|
450×450
|
650×650
|
750×750
|
850x850
|
| Şok tepe değerinin ivmesi (m/s2) |
Yarım Sinüs Dalgası |
150~15000
|
150~15000
|
150~15000
|
150~6000
|
150~6000
|
150~3500
|
150~1500
|
| Yamuk Dalga |
300~1000
|
300~1000
|
300~1000
|
300~1000
|
300~1000
|
300~1000
|
300~500
|
| Testere Dişi Dalga |
150~1000
|
150~1000
|
150~1000
|
150~1000
|
150~1000
|
150~1000
|
150~500
|
|
Darbe genişliği
|
Yarım Sinüs Dalgası |
0.5~18
|
0.6~18
|
0.8~25
|
1.5~30
|
1.5~30
|
2~30
|
6~30
|
| Yamuk Dalga |
6~12
|
6~12
|
6~18
|
6~12
|
6~12
|
6~12
|
6~12
|
| Testere Dişi Dalga |
6~18
|
6~18
|
6~18
|
6~18
|
6~18
|
6~18
|
6~18
|
| Sürüş Modu |
Mekanik sürüş |
Hidrolik sürüş |
| Dış Boyut GxYxD (mm) |
800x2200x900
|
800x2200x900
|
850x2250x950
|
1000x2600x1300
|
1100x2700x1400
|
1300x2700x1600
|
1300x2700x1650
|
| AĞIRLIK (Kg) |
600
|
700
|
900
|
2600
|
3300
|
4000
|
4500
|
| Hidrolik Yağ |
Hayır #46 hidrolik yağı |
| Güç |
AC380V, 3∮ 5 hat |
