Teknik Döküman

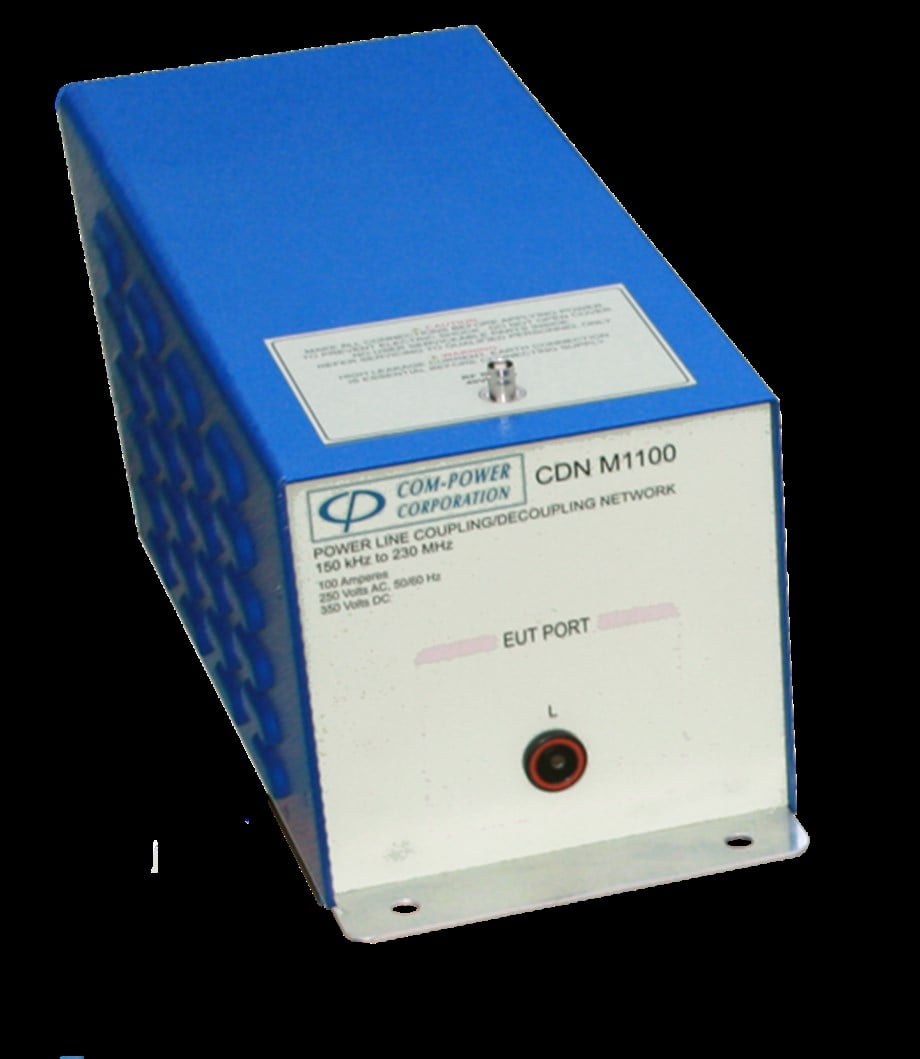

Model: CDN-M1100, 100 Amper güç kablosu akım değerine sahip tek hatlı bir M serisi Coupling Decoupling Network'tür. Bu CDN 150 kHz - 230 MHz frekans aralığını kapsar. Bu Coupling Decoupling Network tüm güç kaynakları bağlantıları için tavsiye edilir. Bozulma sinyalleri, EN 61000-4-6 standardına göre besleme hatlarındaki her bir iletkene kuplajlanır.

Frekans Aralığı: 150 kHz ila 230 MHz
25, 50 ve 100 Amper Akım Değerleri
CISPR 16-1-2 ve IEC 61000-4-6 ile Tam Uyumlu
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: Tek iletkenli güç kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 Voltd rms )maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 250 V AC / 350 V DC (Hattan Toprağa)
Akım Değeri: 100 Amper (Maks)
AE ve EUT Bağlantıları: Çoklu Temas Kimliği/S6AR-N-B4S
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +4 / -1
Dekuplaj Zayıflaması (İzolasyon): 45-20 dB
