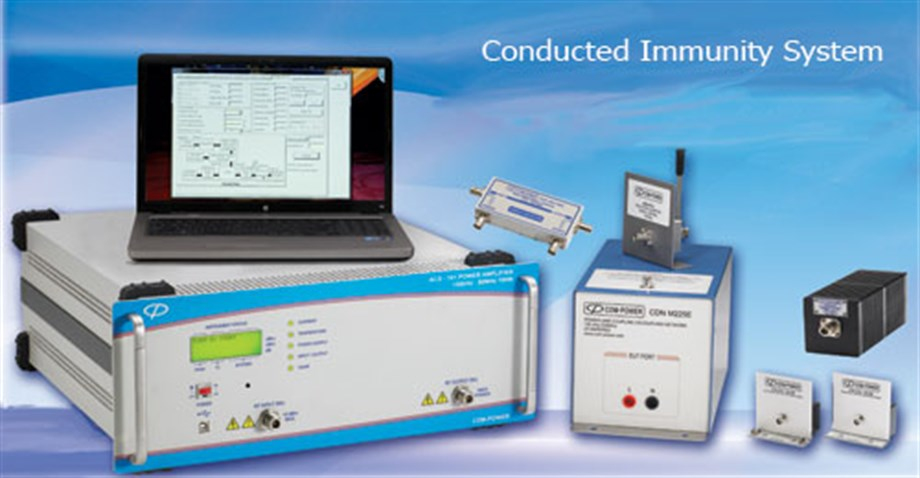

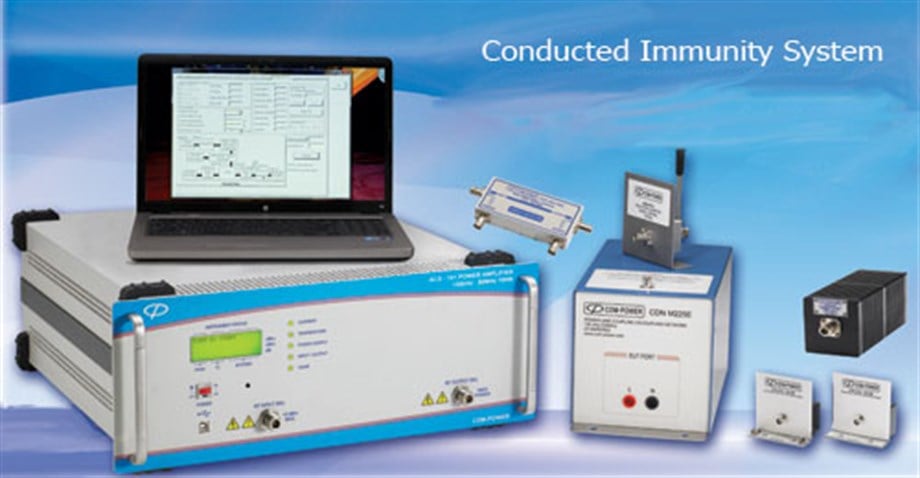

IEC 61000-4-6'ya Göre Test Yapmak İçin İletilen Bağışıklık Sistemi (CIS). CIS serisi test sistemleri, IEC 61000-4-6'ya göre iletilen bağışıklık testi gerçekleştirmek üzere yapılandırılmıştır. Sistem ACS serisi güç amplifikatörü, Coupling Decoupling Network (CDN), yönlü kuplörler, zayıflatıcılar, kablolar ve CSAT yazılımını içerir. Bu sistemler uygun şekilde yapılandırıldığında ürünlerinizi 230 MHz'e kadar IEC 61000-4-6'da verilen tüm seviyelerde test edebilir. İki sistem mevcuttur ve aşağıdaki tabloda verilmiştir. IEC-61000-4-6, iletilen bağışıklığı test etmek için tanımlanmış ortak mod empedansına sahip uygun bir kuplaj dekuplaj ağının (CDN) kullanılmasını gerektirir. Com-Power çok çeşitli CDN'lere sahiptir. Sistem, satın alma sırasında uygulamanıza uyacak CDN'leri içerecek şekilde özelleştirilebilir. CDN ile teste başlamadan önce test seviyelerine karşılık gelen kalibre edilmiş bir sürücü seviyesi oluşturmanız gerekecektir. Uyumlu sinyal jeneratörü ve spektrum analizörü ile kullanıldığında, CSAT test yazılımı bu kalibrasyonu tamamen otomatikleştirebilir ve ayrıca testi gerçekleştirebilir. Com-Power CDN'ler en son CISPR 16 test standartlarını karşılayacak şekilde kalibre edilmiştir.

IEC 61000-4-6 Testi için
RF Güç Yükselteçleri
Geniş CDN Seçkisi
Yazılım Otomasyonu
Yönlü Kuplörler
Zayıflatıcılar


Bu sistem şunları içerir:

ACS-250-100 W Güç Amplifikatörü
CDN'ler (satın alma sırasında belirlenecektir)
ATTEN-6-100W
ATTEN-30-100W
DCU-1000-100W
Kablo seti
Uygun CDN kısa devre adaptörleri
ADA-515 150 Ohm - 50 Ohm adaptörler
50 Ohm sonlandırıcı
COSAT/CSAT Yazılımı (isteğe bağlı) ek ücret karşılığında.
