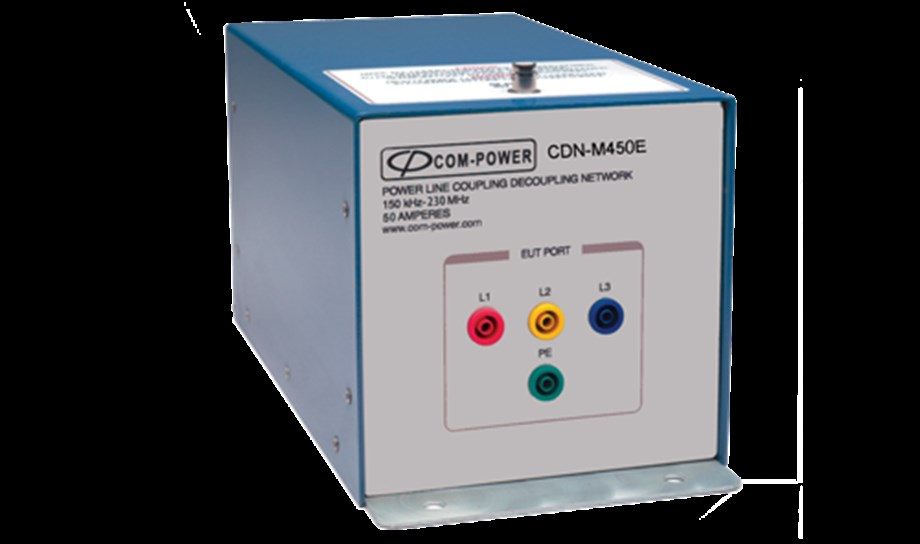

50 Amper CDN for Power Lines Coupling/Decoupling Network CDN-M450E, dört iletkenli güç kablosu kullanan ürünlerin CISPR 16-1-2 ve IEC 61000-4-6 uyarınca iletilen bağışıklık testi için özel olarak tasarlanmıştır. Gürültülü sinyaller her bir iletkene ayrı ayrı bağlanır. Bu Com-Power'ın CDN-M450E'si 50 Amper akım değerine sahiptir. Bu Kuplaj Dekuplaj Ağı 150 kHz - 230 MHz frekans aralığına sahiptir.


Frekans aralığı: 150 kHz ila 230 MHz
CISPR 16-1-2 ve 61000-4-6 gereksinimlerini karşılar
AC 50 Amper'e kadar akım işleme
Bireysel kalibrasyon
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6, CISPR 16-1-2/li>
Uygulama: Dört iletkenli güç kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 250 VAC / 350 VDC (Hattan Toprağa)
Akım Değeri: 50 Amper AC / 35 Amper DC (Maks)
AE ve EUT Bağlantıları: 5,2 mm kılıflı muz soketler
Ortak Mod Empedansı
150 kHz - 24 MHz: 150Ω ± 20Ω
24 MHz - 80 MHz: 150Ω + 60Ω / -45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / -60Ω
Gerilim Bölme Faktörü: 9,5 dB +3 / -0,5
Ortak Mod Bozulmasının Ayrıştırılması: ≥40dB (EUT/AE)
Boyutlar: 7 x 7 x 16
