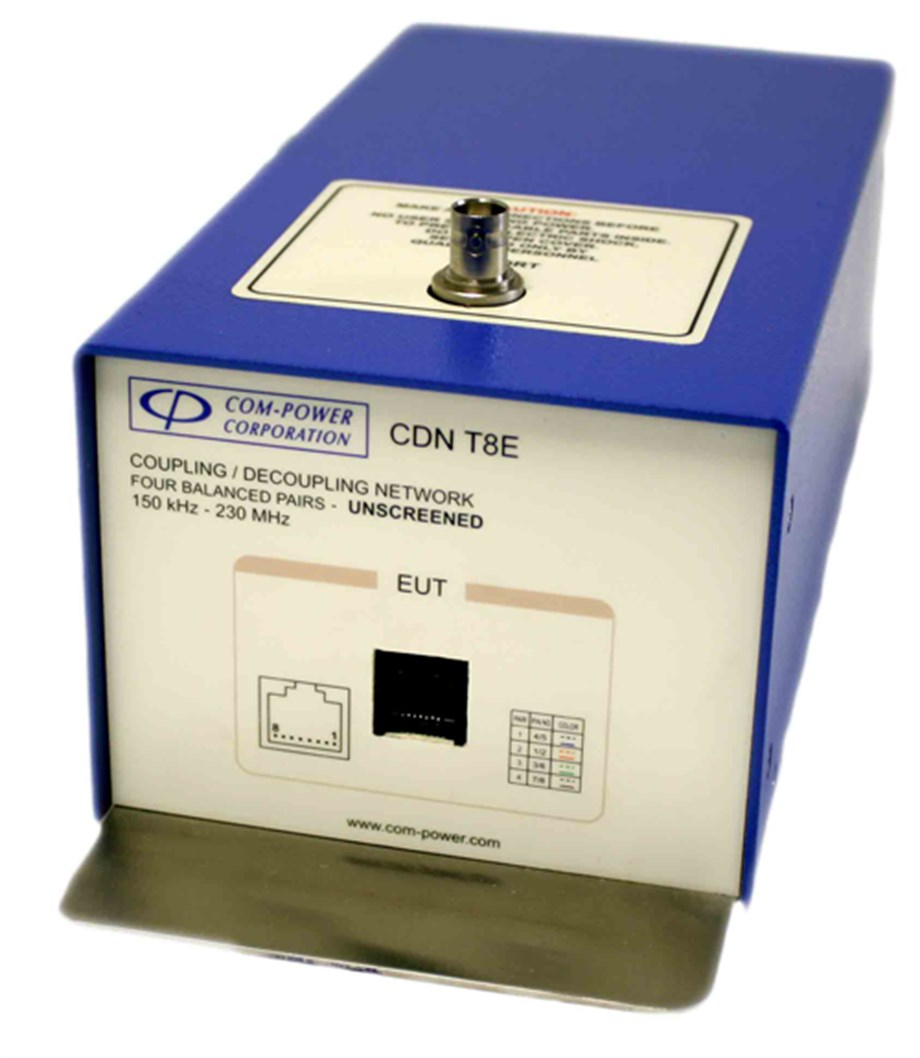

Kuplaj/Dekuplaj Ağı Modeli: CDN-T8E - IEC/EN 61000-4-6 uyarınca iletilen bağışıklık için ürün testi için özel olarak tasarlanmıştır. Hem EUT hem de AE bağlantısı için RJ45 konektörlere sahiptir. CDN-T8E 1,5 Ampere kadar akım taşıyabilir. RF bozulma sinyali bağlantı portu dişi BNC'dir. 40V'a kadar RF Giriş Voltajını kaldırabilir. CDN'nin alt yüzeyi kolay ve etkili topraklama için boyanmamıştır. Bu Kuplaj Dekuplaj Ağı CDN-T8E, Ethernet gibi iletişim için dört ekransız, dengeli çift kullanan ürünleri test etmek için tasarlanmıştır. Com-Power CDN-T8E, IEC 61000-4-6 ve CISPR 16-1-2'de yer alan gerekliliklere tam olarak uyacak şekilde ayrı ayrı kalibre edilmiştir. Tüm Com-Power CDN'ler ayrı olarak veya CIS serisi iletilen bağışıklık test sisteminin bir parçası olarak satın alınabilir.


Frekans Aralığı 150 kHz ila 230 MHz
IEC / EN 61000-4-6 için tasarlanmıştır
Dört ekransız, dengeli çift
Bireysel kalibrasyon dahildir
Üç Yıl Garanti

Ürün Adı: Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: Dört ekransız, dengeli çift
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 124 V AC / 125 V DC (Hattan Toprağa)
Akım Değeri: 1,5 Amper (Maks)
AE ve EUT Bağlantıları: RJ 45
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω


80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +4 / -1
Ortak Mod Bozulmasının Ayrıştırılması:
150 KHz ≥ 45dB (RF/AE)
500 KHz ≥ 50dB (RF/AE)
230 MHz ≥ 50dB (RF/AE)
Boyutlar: 8,5 x 4,5 x 3,5 inç veya 21,5 x 11,4 x 8,8 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-T4/T8 kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
