Teknik Döküman

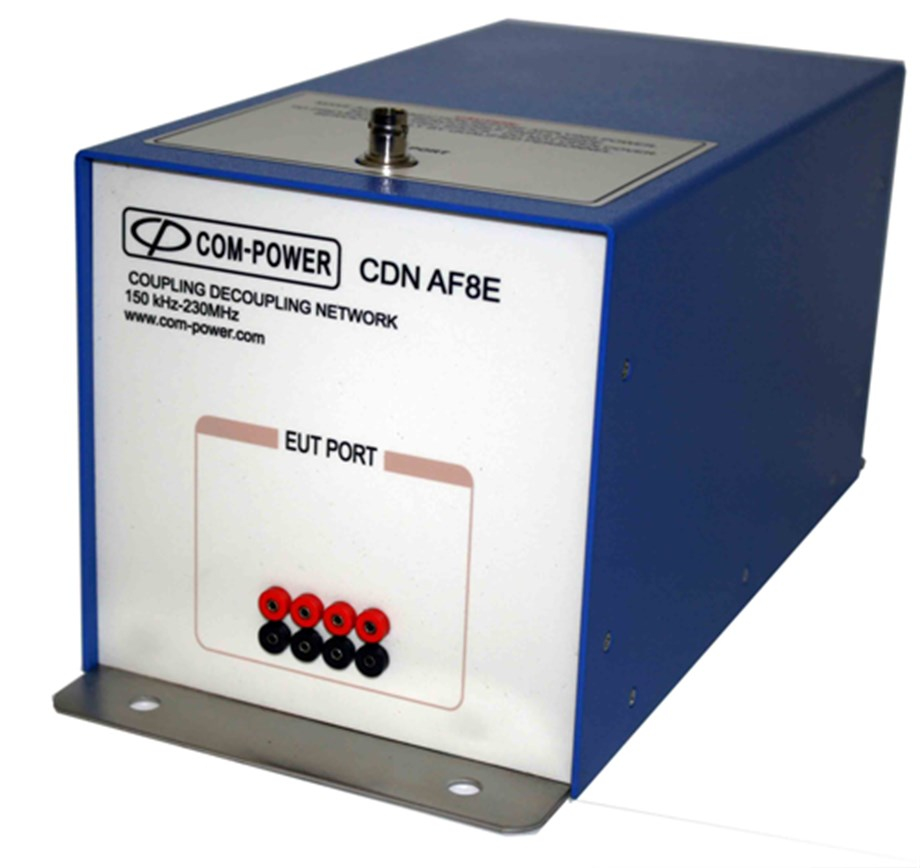

IEC/EN 61000-4-6 ve CISPR 16-1-2 uyarınca iletilen bağışıklık için Com-Power CDN-AF8E, veri iletişimi için sekiz telli ekransız kablo kullanan ürünler için tasarlanmış ürünleri test etmek için Kuplaj / Dekuplaj Ağlarından biridir. Hem EUT hem de AE güç bağlantısı için sekiz adet 2 mm kılıflı muz soketine sahiptir. CDN-AF8E 5 Ampere kadar akıma dayanabilir. RF bozulma sinyali bağlantı portu dişi BNC'dir. 40V'a kadar RF Giriş Voltajını kaldırabilir. Kolay ve etkili topraklama için CDN'nin alt yüzeyi boyanmamıştır. Com-Power CDN-AF8E, IEC 61000-4-6 ve CISPR 16-1-2'de yer alan gerekliliklere uygundur. Tüm Com-Power CDN'ler ayrı olarak veya ACS serisi güç amplifikatörü ve EMC testi için gerekli tüm aksesuarları içeren önceden paketlenmiş bir çözüm olan CIS serisi iletilen bağışıklık test sisteminin bir parçası olarak satın alınabilir. Tüm Com-Power CDN'ler ayrı ayrı kalibre edilir.

Frekans Aralığı 150 MHz ila 230 MHz
IEC / EN 61000-4-6 için tasarlanmıştır
Sekiz telli ekransız, dengesiz kablolar
Bireysel kalibrasyon dahildir
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: Sekiz telli ekransız, dengesiz kablolar
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 310 V AC / 440 V DC (Hattan Toprağa)
Akım Değeri: 5 Amp (Maks)
AE ve EUT Bağlantıları: 2 mm kılıflı muz soketler
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +3 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 45dB (EUT/AE)
Boyutlar: 6 x 6 x 13 inç veya 15,2 x 15,2 x 33 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-AF8E kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
