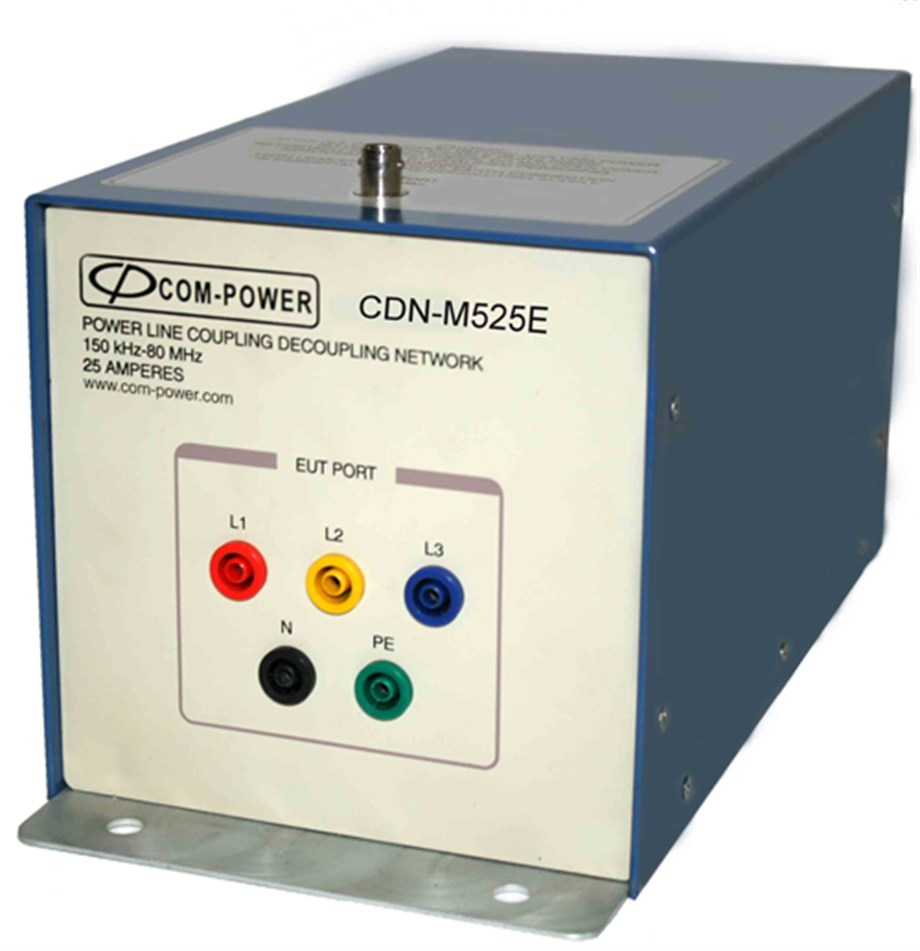

CDN-M525E Coupling Decoupling Network 25 Amper akım değerine sahiptir. 5 iletkenli güç kablosu özelliğine sahiptir. Bozulma sinyalleri, bağışıklık testi için IEC/EN 61000-4-6 standardına göre besleme hatlarındaki her bir iletkene kuplajlanır. Com-Power'ın CDN-M325E ürünü 150 kHz - 230 MHz frekans aralığını kapsar.


Frekans Aralığı: 150 kHz ila 230 MHz
25, 50 ve 100 Amper Akım Değerleri
Tek Hatlı (M1), İki Hatlı (M2),
Üç Hatlı (M3), Dört Hatlı (M4)
ve Beş Hatlı (M5) Modeller
CISPR 16-1-2 ve IEC 61000-4-6 ile Tam Uyumlu
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: Beş iletkenli güç kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 250 V AC / 350 V DC (Hattan Toprağa)
Akım Değeri: 25 Amper AC / 17 Amper DC (Maks)
AE ve EUT Bağlantıları: 4 mm kılıflı muz soketler
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +4 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 40dB (EUT/AE)
Boyutlar: 6 x 6 x 13 inç veya 15,2 x 15,2 x 33 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-M525E kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
