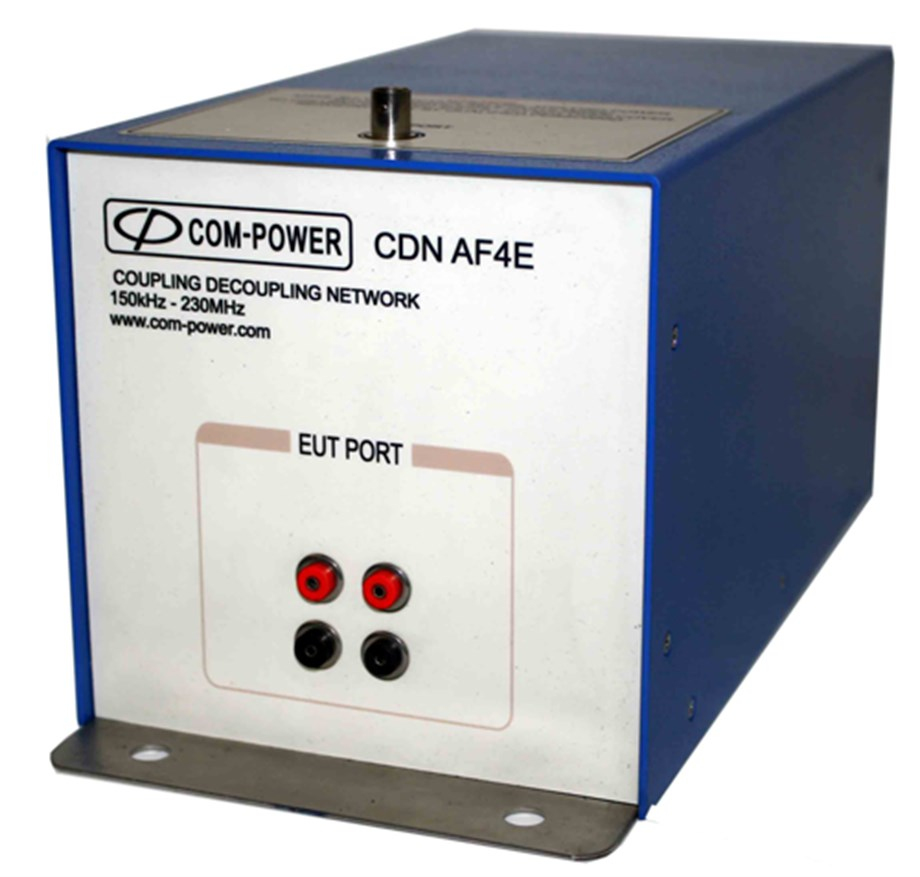

Dört telli ekransız kablo kullanan ürünlerin test edilmesi Kaplin / Dekuplaj Ağı CDN-AF4E, IEC / EN 61000-4-6 uyarınca iletilen bağışıklık için tasarlanmıştır. CDN-AF4E veri iletişimi için üretilmiştir. Hem EUT hem de AE güç bağlantısı için dört adet 2 mm kılıflı muz soketine sahiptir. CDN-AF4E 5 Amper'e kadar akım taşıyabilir. RF bozulma sinyali bağlantı portu dişi BNC'dir. 40V'a kadar RF Giriş Voltajını kaldırabilir. CDN'nin alt yüzeyi kolay ve etkili topraklama için boyanmamıştır. Com-Power CDN-AF4E, IEC 61000-4-6 ve CISPR 16-1-2'de yer alan gerekliliklere tamamen uygundur. Tüm Com-Power CDN'ler, CIS serisi iletilen bağışıklık test sistemlerinin bir parçası olarak veya ayrı olarak satın alınabilir. Bu, ACS serisi bir güç amplifikatörü ve test için gerekli tüm aksesuarları içeren önceden paketlenmiş bir çözümdür.


Frekans Aralığı 150 MHz ila 230 MHz
IEC / EN 61000-4-6 için tasarlanmıştır
Dört telli ekransız, dengesiz kabin
Bireysel kalibrasyon dahildir
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: Dört telli ekransız, dengesiz kablolar
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 310 V AC / 440 V DC (Hattan Toprağa)
Akım Değeri: 5 Amp (Maks)
AE ve EUT Bağlantıları: 2 mm kılıflı muz soketler
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +3 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 40dB (EUT/AE)
Boyutlar: 6 x 6 x 13 inç veya 15,2 x 15,2 x 33 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-AF4E kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
