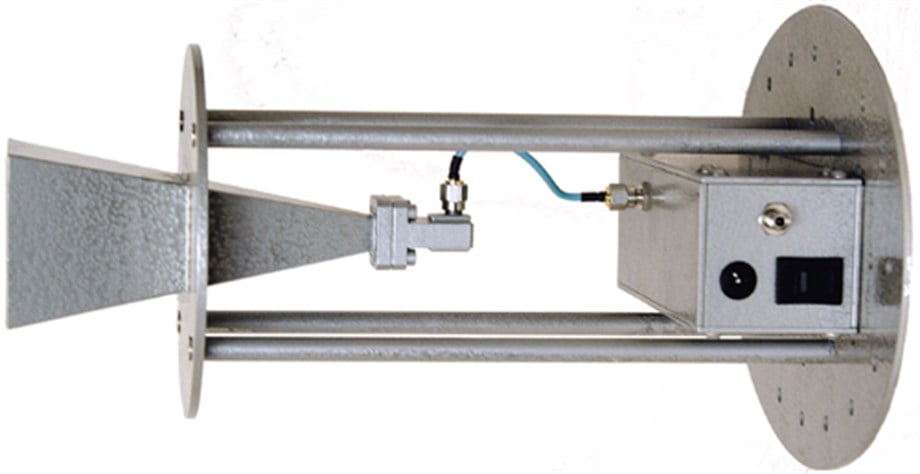

Aktif Boynuz Modeli AHA-840, kapsamlı EMC test antenleri serimizin bir parçasıdır. AHA-840, hassas bir dalga kılavuzundan koaksiyel adaptöre (optimum VSWR performansı ve empedans uyumu için bir set olarak titizlikle ayarlanmıştır) ve geniş bantlı, yüksek kazançlı, düşük gürültülü bir ön yükselticiye akıllıca sahiptir; neredeyse her uygulama için yapılandırılma esnekliğini kolaylaştıran tek, iyi inşa edilmiş, dayanıklı, özel tasarlanmış bir düzeneğe entegre edilmiştir.


Geniş Bant - 18 GHz ila 40 GHz
Dahili Preamplifikatör Hassasiyeti Artırır
Düşük Anten Faktörü
Emisyonlar ve Bağışıklık Yeteneği
Bireysel Kalibrasyon Dahil

FCC, CISPR, EN, ETSI, FAA, Mil-Std, Otomotiv vb.
Frekans Aralığı: 18 GHz ila 40 GHz
Polarizasyon: Doğrusal
VSWR - Anten Bağlantı Noktası: 1,4:1 ortalama (aşağıdaki grafiğe bakın)
P(out) @ 1 dB Sıkıştırma: >10 dBm
Gürültü Şekli: < 6 dB
Aktif Anten Kazancı: > 55 dBi
Preamplifikatör Kazancı: 37 ila 43 dB (aşağıdaki grafiğe bakın)
Boyutlar: 10,2" x 8,5" x 5,9" (26 cm x 21,7 cm x 15 cm)
Ağırlık: 1,5 lbs (0,68 kg)
Konektör Tipleri: 50Ω [2,92 mm] "K tipi" dişi (tüm RF bağlantıları için)
