Teknik Döküman

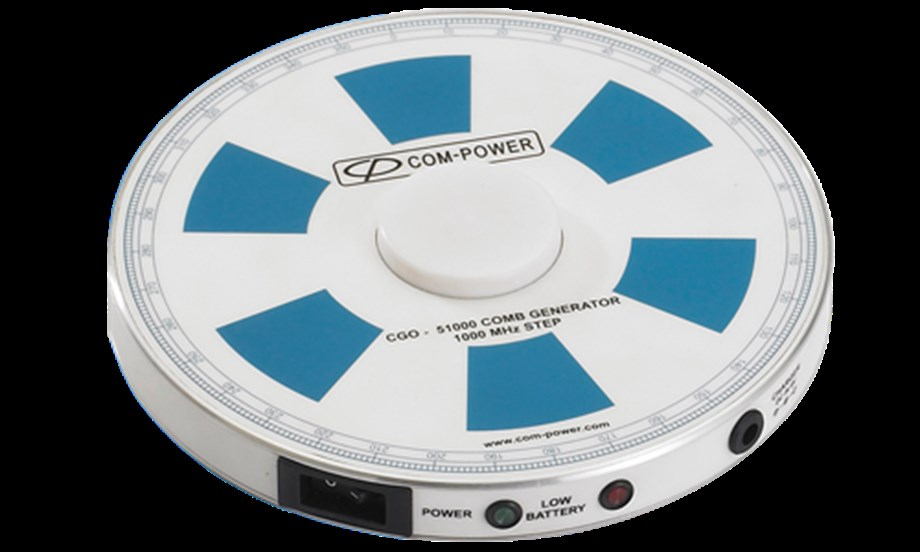

Model CGO-51000 Comb Generators, hızlı EMC saha testi için geniş bant EMC sinyal referans kaynağıdır. Sinyalleri 1 GHz frekans adımlarında 40 GHz'e kadar yayar. EMC laboratuvarları, yayılan emisyon test sahalarını, cihazlarını ve aksesuarlarını yılda en az bir kez kalibre eder. Kalibrasyon prosedürleri ayrıntılı ve zaman alıcıdır. Ancak kalibrasyon, kalibrasyon periyodu arasında hasarlı alıcılar, kopuk kablolar, zayıf bağlantılar, kötü anten vb. gibi ekipman arızalarını engellemez. Örneğin, frekans arttıkça kötü eşleşmiş konektörler önemli ölçüm hatalarına neden olabilir. Tarak Jeneratörünün geniş bant yayılan çıkışında düzenli olarak birkaç frekansın izlenmesi, tüm kurulumu hızlı ve verimli bir şekilde doğrulayabilir. Test kurulumundaki herhangi bir potansiyel sorun, hatalı sonuçlara neden olmadan önce tespit edilebilir. Şarj edilebilir bir NimH pil paketi ile çalışır. Daha düzgün yayılan çıkış için dairesel şekle sahiptir.
el CGO-505 Comb Generator, hızlı EMC saha testi içindir. Sinyalleri 1 MHz adım boyutuyla 1000 MHz'e kadar yayar. EMC laboratuvarları, yayılan emisyon test sahalarını, cihazlarını ve aksesuarlarını yılda en az bir kez kalibre eder. Kalibrasyon prosedürleri ayrıntılı ve zaman alıcıdır. Ancak kalibrasyon, kalibrasyon periyodu arasında hasarlı alıcılar, kopuk kablolar, zayıf bağlantılar, kötü anten vb. gibi ekipman arızalarını engellemez. Tarak Jeneratörünün geniş bantlı yayılan çıkışında düzenli olarak birkaç frekansın izlenmesi, tüm kurulumu hızlı ve verimli bir şekilde doğrulayabilir. Test kurulumundaki herhangi bir potansiyel sorun, hatalı sonuçlara neden olmadan önce tespit edilebilir. Şarj edilebilir bir NimH pil paketi ile çalışır. Daha düzgün yayılan çıkış için dairesel şekle sahiptir.

Hızlı, Test Öncesi Saha Doğrulamaları
Geniş Frekans Aralığı 1 GHz - 40 GHz
Pille Çalışır - Uzatılmış Pil Ömrü şarj başına >18 saat çalışır
Otomatik Düşük Akü Voltajı Kapatma
Kararlı RF Çıkışı
Üç Yıl Garanti

Kullanım Amacı: Yayılan Referans Sinyal Kaynağı (OATS, SAC, FAC, vb. için)
Frekans Aralığı: 1 GHz ila 40 GHz
Frekans Adım Boyutu: 1 GHz
Frekans Kararlılığı: 25 ppm
Genlik Kararlılığı: ± 0,1 dB
Zaman Kararlılığı: 12 ay boyunca <1 dB
Şarj Adaptörü Çıkışı: 6 VDC (regüle edilmemiş), 500 mA
Akü Tipi: 6V NiMH, 1 Ah
Pil Çalışması: >18 Saat Tipik (tam şarjlı pil)
Harici LED Göstergeleri: Pil Düşük, Güç Açık
Anten Tipi: Entegre Saplama tipi (koruyucu kapaklı)
Boyutlar: 7 inç x 1 inç (17,8 cm x 2,5 cm)
Ağırlık: 2,5 lbs (1,1 kg)
Polarizasyon(lar): Dikey, Yatay
