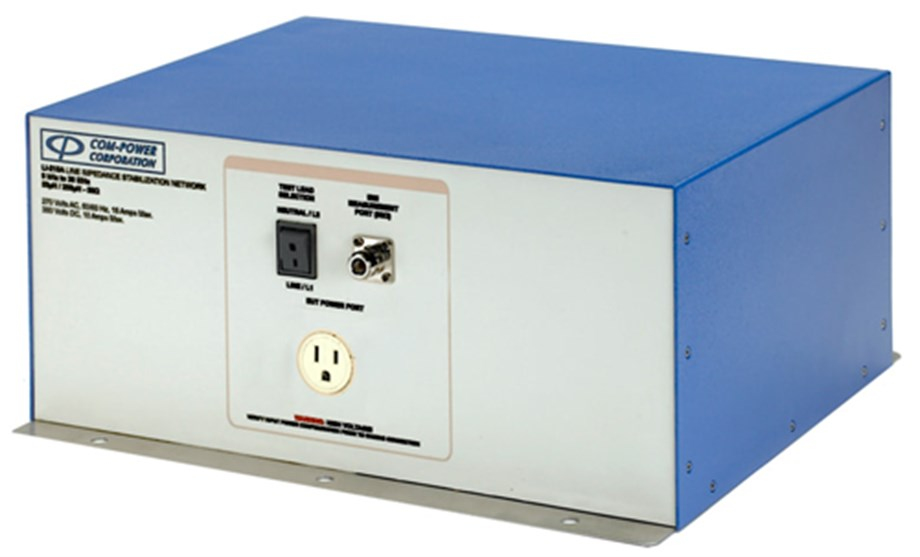

Bu LISN 9 kHz - 30 MHz üzerinde performans gösterir, ticari ürünler için dünya çapındaki standartların çoğunun gerektirdiği şekilde güç hattı iletilen emisyon uyumluluk testlerini gerçekleştirmek için gerekli ölçüm platformunu sağlar. LI-215A hem CISPR 16-1-2 hem de ANSI C63.4 ile uyumludur. LISN, tanımlanmış sabit empedans sağlar ve EUT'yi güç kaynağı etkilerinden izole eder, böylece doğru ve tekrarlanabilir sonuçlar sağlar. LI-215A, tek fazlı, çift fazlı veya DC güç sistemindeki her bir akım taşıyan iletkene seri olarak monte edilmek üzere bir araya getirilmiş bir çift tek iletkenli ağ içerir. İkinci bir LI-215A çifti, 3 fazlı güç sistemlerine (Wye veya Delta konfigürasyonları) uyum sağlamak için kullanılabilir. LI-215A, şebekede (güç girişi) IEC konektörü ve EUT (güç çıkışı) portlarında NEMA 5-15R ile donatılmıştır. Bu LISN, doygunluğu ve geçirgenlik değişimini önlemek için hava çekirdekli indüktörler kullanır. LI-215A'nın montaj plakası, yüksek kaçak akım nedeniyle gerekli olan kurulumunda topraklama bağlantısını kolaylaştırmak için boyasız bırakılmıştır. Empedans uyumu, bant dışı emisyonların azaltılması ve ölçüm cihazınız için geçici koruma için bir Geçici Sınırlayıcı kullanılması şiddetle tavsiye edilir ve Com- Power'dan temin edilebilir. Tüm Com-Power LISN'ler, CISPR 16-1-2 ve ANSI C63.4'ün ilgili gerekliliklerine uygun olarak ayrı ayrı kalibre edilir. Empedans, Faz, İzolasyon ve Ekleme Kaybı verileri kalibrasyon sertifikası ile birlikte her bir ünite ile birlikte verilir.
9 kHz ila 30 MHz frekans aralığı
CISPR 16-1-2 / ANSI C63.4 ile tam uyumlu
Doygunluğu önlemek için "hava çekirdekli" indüktörler
Bireysel Kalibrasyon Dahil
Üç Yıl Garanti
Şartname: CISPR 16-1-2 / ANSI C63.4
Uygulama Güç Hattı iletilen emisyon testleri
Frekans Aralığı: 9 KHz - 30 MHz
RF Konektörü: 50 Ohm N-tipi (dişi)
Akım Değeri: 15 Amper AC, 10 Amper DC
Gerilim Değeri: 270 VAC (Hattan Toprağa), 380 VDC
İndüktörler: 250 & 50 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: IEC 60320 @ Şebeke ve NEMA 5-15 R @ EUT
Boyutlar (her bir ağ): 17 x 16 x 7 inç / 43 x 40 x 18 cm
Ağırlık (her ağ): 21 lbs / 9,5 kg
Ekleme Kaybı: < 6 dB (150 kHz - 30 MHz)
İzolasyon: > 20 dB (150 kHz - 30 MHz)
