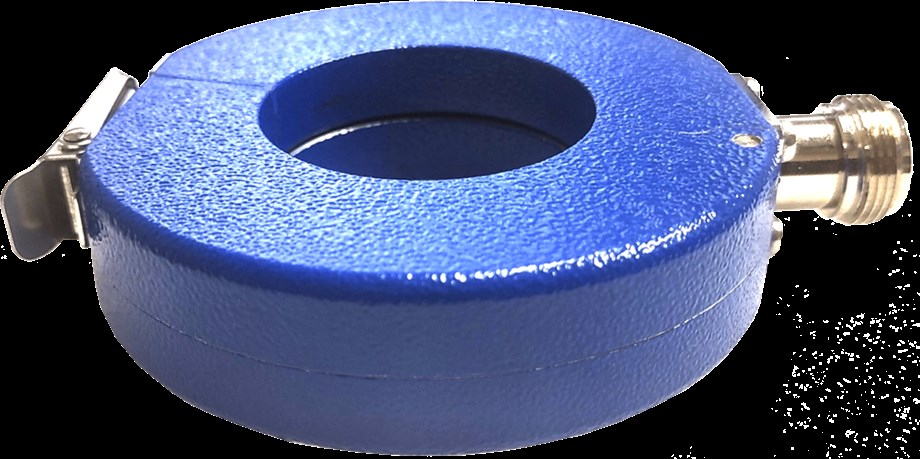

Genel olarak, RF akım probları, kaynak iletkenle doğrudan iletken temas kurmadan bir tel, kablo veya kablo demeti üzerindeki asimetrik bozulma RF akımlarını izlemek veya ölçmek için kullanılır. Akım, probun test edilecek iletken(ler)in etrafına sıkıştırılmasıyla endüktif olarak ölçülür. İletken(ler) ile gerçek bir temas kurulmaz ve yalıtım yerinde bırakılır. Esasen, bir akım probu, iletken(ler)in tek turlu bir birincil ve probun çok turlu bir ikincil olarak hareket ettiği torroidal bir transformatördür.

Frekans Aralığı: 9 kHz ila 400 MHz
CISPR, Mil-Std 461 ve DO-160 için uygundur
Bireysel kalibrasyon
Üç yıl garanti


Frekans Aralığı: 9 kHz ila 400 MHz
Pencere (Açıklık) Çapı: 1,49" (38 mm)
Dış Çap: 3,11" (79 mm)
Yükseklik: 0,76" (19,3 mm)
Ağırlık: 0,275 lbs. (0,125 kg)
Konektör Konektörü: Tip-N (Dişi)
Transfer empedansı (ZtΩ): 5Ω
Aktarım empedansı (dBΩ): -40 ila 15 dBΩ (tipik)*
Maksimum Birincil Akım (DC-60 Hz): 50 Amper
Maksimum Birincil Akım (400 Hz): 30 Amper
Maksimum Birincil Akım (RF): 3 Amper
Darbe (8/20 μs): 800 Amper
Com-Power'dan temin edilebilen ilgili aksesuarlar: FCLCE-438 Kalibrasyon Fikstürü, SPA-815TGE Spektrum Analizörü
