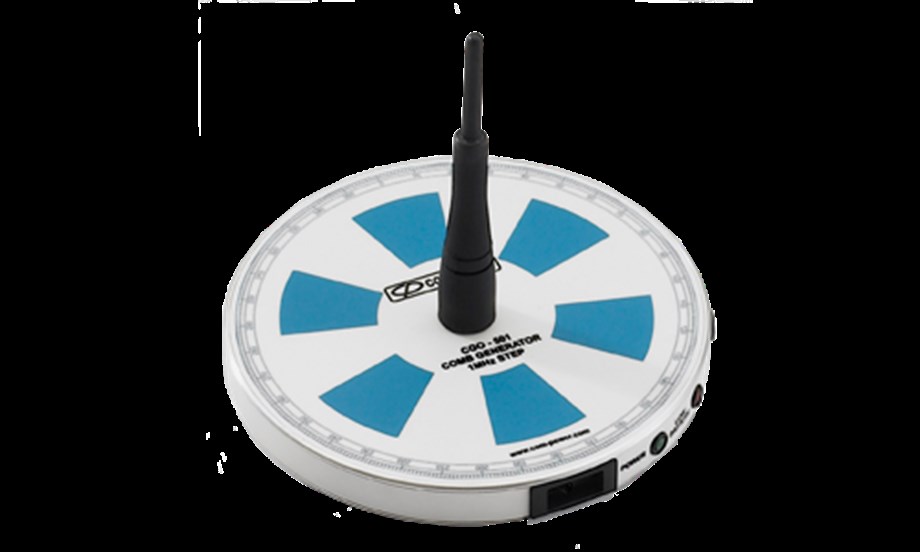

CISPR ve FCC için EMI Kaynağı Com-Power model CGO-501 Comb Generator, hızlı EMC saha testi için geniş bant EMC sinyal kaynağıdır. Sinyalleri 1 MHz adım boyutuyla 1000 MHz'e kadar yayar. EMC laboratuvarları, yayılan emisyon test sahalarını, cihazlarını ve aksesuarlarını yılda en az bir kez kalibre eder. Kalibrasyon prosedürleri ayrıntılı ve zaman alıcıdır. Ancak kalibrasyon, kalibrasyon periyodu arasında hasarlı alıcılar, kopuk kablolar, zayıf bağlantılar, kötü anten vb. gibi ekipman arızalarını engellemez. Tarak Jeneratörünün geniş bantlı adiated çıkışında düzenli olarak birkaç frekansın izlenmesi, tüm kurulumu hızlı ve verimli bir şekilde doğrulayabilir. Test kurulumundaki herhangi bir potansiyel sorun, hatalı sonuçlara neden olmadan önce tespit edilebilir. Şarj edilebilir bir NimH pil paketi ile çalışır. Daha düzgün yayılan çıkış için dairesel şekle sahiptir.


Hızlı, Test Öncesi Saha Doğrulamaları
Geniş Frekans Aralığı 1 MHz ila 1,5 GHz
Pille Çalışır - Uzatılmış Pil Ömrü şarj başına >18 saat çalışır
Otomatik Düşük Akü Voltajı Kapatma
Kararlı RF Çıkışı
Üç Yıl Garanti

Kullanım Amacı: Yayılan Referans Sinyal Kaynağı (OATS, SAC, FAC, vb. için)
Frekans Aralığı: 1 MHz ila 1,5 GHz
Frekans Adım Boyutu: 1 MHz
Frekans Kararlılığı: 20 ppm
Genlik Kararlılığı: ± 0,1 dB
Zaman Kararlılığı: 12 ay boyunca <1 dB
Şarj Adaptörü Çıkışı: 6 VDC (regüle edilmemiş), 500 mA
Akü Tipi: 6V NiMH, 1 Ah
Pil Çalışması: >18 Saat Tipik (tam şarjlı pil)
Harici LED Göstergeleri: Pil Düşük, Güç Açık
Anten Tipi: (2) Tek Kutuplu (5 inç & 12 inç)
Jeneratör Boyutları: 7 inç x 1,2 inç (17,8 cm x 3 cm)
Ağırlık: 1,5 lbs (0,7 kg)
