Teknik Döküman

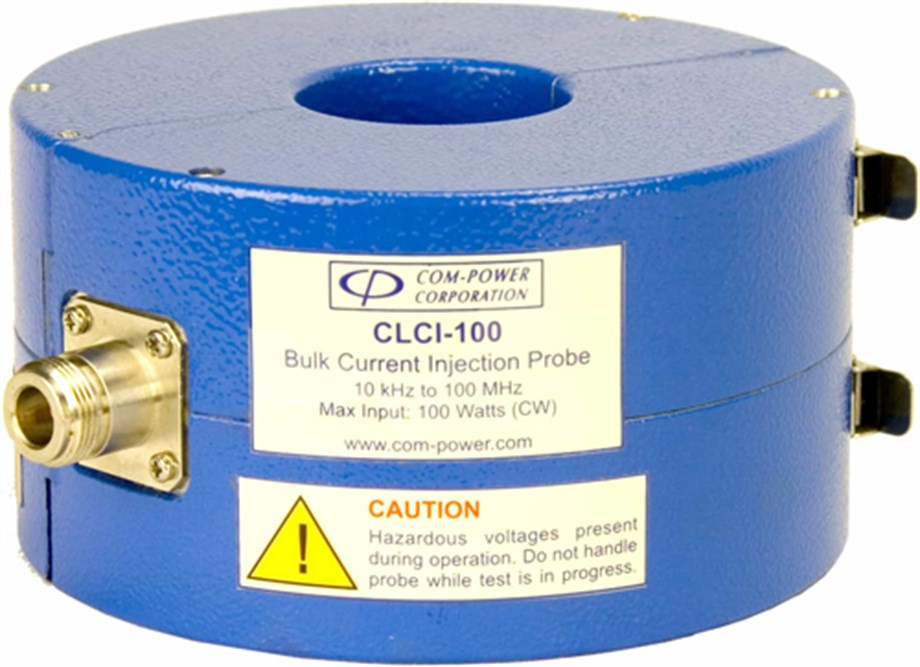

IEC 61000-4-6 ve CISPR 16-1-2 için CLCI-100 Toplu Akım Enjeksiyon Probu, ComPower'ın kapsamlı radyo frekansı iletilen bağışıklık test ekipmanı ve kalibrasyon aksesuarları serisinin bir parçasıdır; özellikle IEC 61000-4-6 ve CISPR 16-1-2'de yer alan gerekliliklere uymak için tasarlanmıştır. CLCI-100, sağlam, dairesel muhafazasında bölünmüş çekirdekli ferritler içerir ve menteşelidir; böylece test edilecek kabloyu, kabloları veya kablo demetlerini prob penceresine kolayca yerleştirmek için probun bir taraftan açılmasına izin verir, bu da CLCI-100'ü diğer bölünmemiş çekirdekli problardan çok daha kullanışlı hale getirir. CLCI-100 probunun verimliliği, 100 watt'tan daha az ileri güç ile frekans bandı boyunca 10 Vrms'ye kadar test seviyelerine ulaşmasını sağlar. Prob, sekonderinde 100 ampere kadar "pencere akımı" ve primerine 100 watt'a kadar RF giriş gücü sağlayabilir. Bir RF Akım probu tipik olarak, büyüklük miktarlarını gerçek rms voltajı cinsinden ölçen spektrum analizörü veya EMI alıcısı ile birlikte kullanılır. 1? üzerinden dB cinsinden ifade edilen Transfer Empedansı dönüştürme faktörü, voltaj miktarını 1 uA üzerinden dB cinsinden ifade edilen bir akım miktarına dönüştürür.

Frekans Aralığı: 10 KHz ila 100 MHz
CISPR 16-1-2, IEC 61000-4-6 için uygundur
Bireysel kalibrasyon
Üç yıl garanti

Frekans Aralığı: 10 KHz ila 100 MHz
Pencere İç Çapı: 1,575" (40 mm)
Dış Çap: 5,75" (70 mm)
Genişlik: 2,75" (70 mm)
Ağırlık: 4,5 lbs. (2,04 kg)
Giriş Konektörü: Tip-N (dişi)
Maksimum Giriş Gücü: 100 Watt (sürekli)
Dönüş Oranı: 1:1
Maks. Çekirdek Sıcaklığı: 140 °C - 284 °F
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
FCLC-100 Kalibrasyon Fikstürü
ADA-515-2 150 ohm - 50 ohm Adaptörler
Term-50-100W Güç Terminatörü ASC serisi Güç Amplifikatörleri
ACS Serisi Güç Amplifikatörleri
