Teknik Döküman

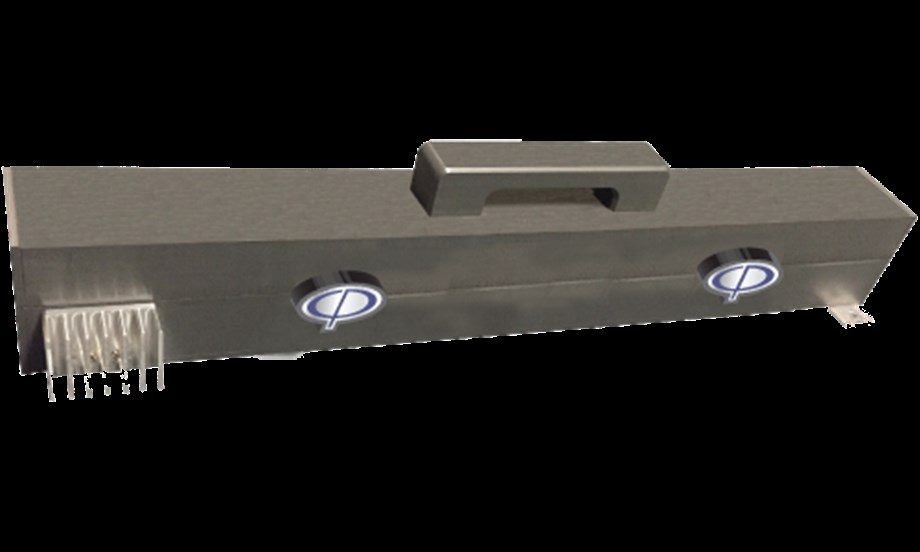

CLEM-6146 Elektromanyetik veya 'EM' Kelepçesi, IEC/EN 61000-4-6'ya göre 150 kHz ila 230 MHz frekans aralığında yapılan bağışıklık testleri için kelepçe enjeksiyon cihazı olarak kullanılmak üzere tasarlanmıştır. Kelepçe, 10 kHz ila 1 GHz arasındaki genişletilmiş frekans aralığında testler için de kullanılabilir. Test edilecek Test Altındaki Ekipman (EUT) portu ile Yardımcı Ekipman (AE) arasında bağlanan kablo EM Kelepçesine yerleştirilir. EM Kelepçesi, RF enerjisinin kabloya bağlandığı ve AE yolundan ayrıldığı bir araç sağlar, böylece enerji EUT'ye yönlendirilir. CLEM-6146, menteşeli muhafazanın üst yarısının açılmasını sağlayan bölünmüş çekirdekli ferritler içerir, böylece test edilen kablo kolayca yerine yerleştirilebilir. Kapatıldıktan sonra, kelepçenin önündeki iki düğmeyi dörtte bir döndürerek ferritlerin üst ve alt yarısını kablonun etrafında sıkıştıran kilitleme mekanizmasını devreye sokar.

Frekans Aralığı: 150 kHz - 230 MHz (genişletilmiş aralık: 10 kHz - 1 GHz)
IEC/EN 61000-4-6 için tasarlanmıştır
Son Derece Verimli Kaplin
EUT kablosuna hem kapasitif hem de endüktif bağlantı kurar.
Üç Yıl Garanti
