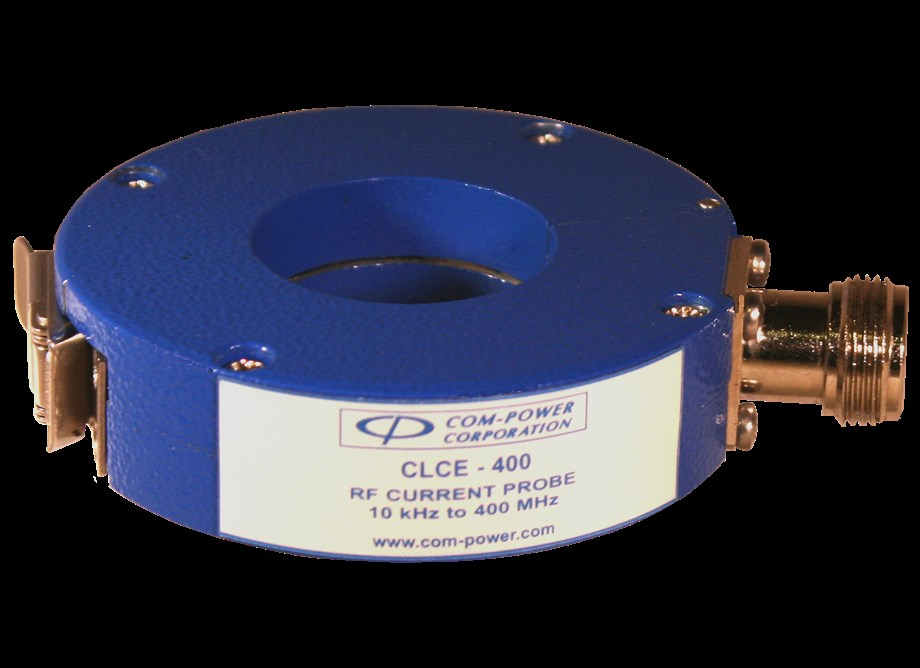

CISPR, MIL-STD 461, DO-160 CLCE-400 RF Akım Probu, Com-Power'ın kapsamlı radyo frekansı iletilen emisyon / bağışıklık test ekipmanı ve kalibrasyon aksesuarları serisinin bir parçasıdır. CLCE-400, CISPR 22, CISPR 32, DO-160, MIL-STD-461 vb. tarafından gerekli görülen uyumluluk ölçümleri için ve ayrıca yürütülen bağışıklık testleri sırasında uygulanan akım izleme için uygundur. Tasarımı, sağlam, dairesel menteşeli bir muhafaza içinde bölünmüş çekirdekli bir ferrit içerir; böylece test edilecek tel (ler), kablo (lar) veya kablo demetini (lerini) prob penceresine kolayca yerleştirmek için probun bir taraftan açılmasına izin vererek CLCE-400'ün kullanımını diğer bölünmemiş çekirdekli problara göre çok daha kolay hale getirir. CLCE-400, bir spektrum analizörü veya EMI alıcısı ya da gerçek rms voltajı cinsinden büyüklük miktarlarını ölçen herhangi bir 50? empedans ölçüm ekipmanı ile birlikte kullanılmak üzere tasarlanmıştır.

Frekans Aralığı: 10 kHz ila 400 MHz
CISPR, Mil-Std 461 ve DO-160 için uygundur
Bireysel kalibrasyon
Üç yıl garanti

Frekans Aralığı: 10 kHz ila 400 MHz
Pencere (Açıklık) İç Çapı: 1,25" (32 mm)
Dış Çap: 2,83" (72 mm)
Yükseklik: 0,76" (19,3 mm)
Ağırlık: 0,275 lbs. (0,125 kg)
Konektör: Tip-N (Dişi)
Transfer empedansı (ZtΩ): 7Ω*
Aktarım empedansı (dBΩ): -25 ila 19 dBΩ (tipik)*
Maksimum Birincil Akım (DC-400 Hz): 100 Amper
Maksimum Birincil Akım (RF): 4 Amper
Maks. Çekirdek Sıcaklığı: 248℃F (120°C)
Com-Power'dan temin edilebilen ilgili aksesuarlar:
FCLCE-1000 Kalibrasyon Fikstürü
TEP-050 50Ω Terminatör
SPA-815TGE Spektrum Analizörü
