Teknik Döküman

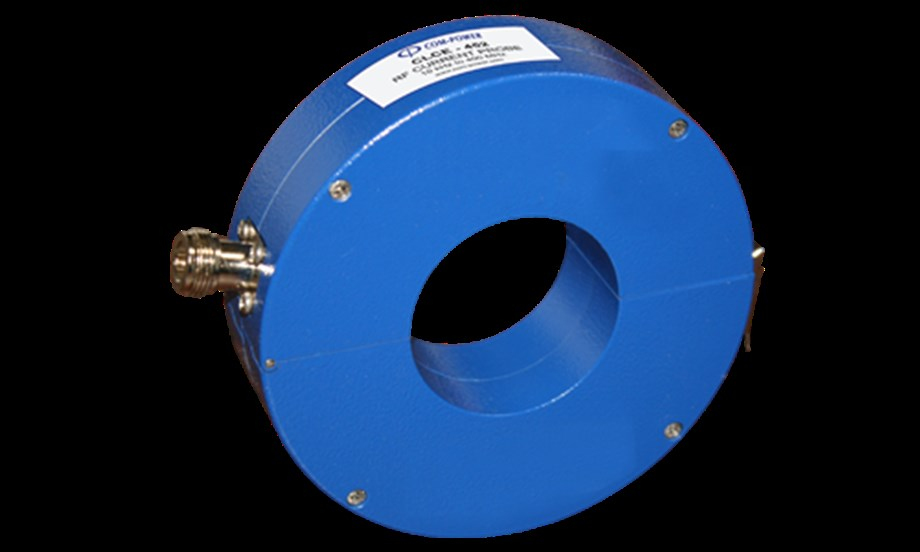

CLCE-452 RF Akım Probu, Com-Power'ın kapsamlı radyo frekansı iletilen emisyon / bağışıklık test ekipmanı ve kalibrasyon aksesuarları serisinin bir parçasıdır. CLCE-452, çapı iki inç'e kadar olan kalın kablo demetlerini barındıracak şekilde tasarlanmıştır. CISPR 22, CISPR 32, RTCA DO-160 ve MILSTD-461 standartlarının gerektirdiği gibi uyumluluk seviyesi iletilen emisyonlar / bozulma akımı ölçümleri için uygundur. CLCE-452, sağlam, dairesel muhafazasında bölünmüş çekirdekli bir ferrit içerir. Prob muhafazası menteşelidir ve test edilecek tel, kablo veya kablo demetini prob penceresine kolayca yerleştirmek için probun bir taraftan açılmasına izin verir. Bu, CLCE-452'nin kullanımını diğer bölünmemiş damarlı problara göre çok daha kolay hale getirir.


Frekans Aralığı: 10 kHz ila 400 MHz
İki inç (52 mm) çapa kadar kablo demetlerini barındırır
Uyumluluk Seviyesinde İletilen Emisyon (Akım) Ölçümleri için Uygun
Bireysel Kalibrasyon Dahil
Üç Yıl Garanti

Ürün RF Akım Probu
Frekans Aralığı: 10 kHz ila 400 MHz
Aktarım Empedansı (tipik): 0,25 ila 3 ohm (-12 ila 8 dBΩ)
Standart(lar): MIL-STD-461, RTCA DO-160D, CISPR 16, CISPR 22, CISPR 32, vb.
Empedans: 50Ω (nominal)
Koaksiyel RF Konektörü: N-tipi (dişi)
Boyutlar (Y)x(G)x(D): 4,9" x 1,4" x 5,9" (125 x 36 x 150 mm)
Prob Pencere Çapı: 2" (52 mm)
Ağırlık: 1,5 lbs (0,68 kg)
Çalışma Sıcaklığı: 40° F ila 104° F (5° C ila 40° C)
Com-Power'dan temin edilebilen aksesuarlar: FCLCE-452 Kalibrasyon Armatürü, CLCI serisi Toplu Akım Enjeksiyon Probları, ACS Serisi Güç Amplifikatörleri
