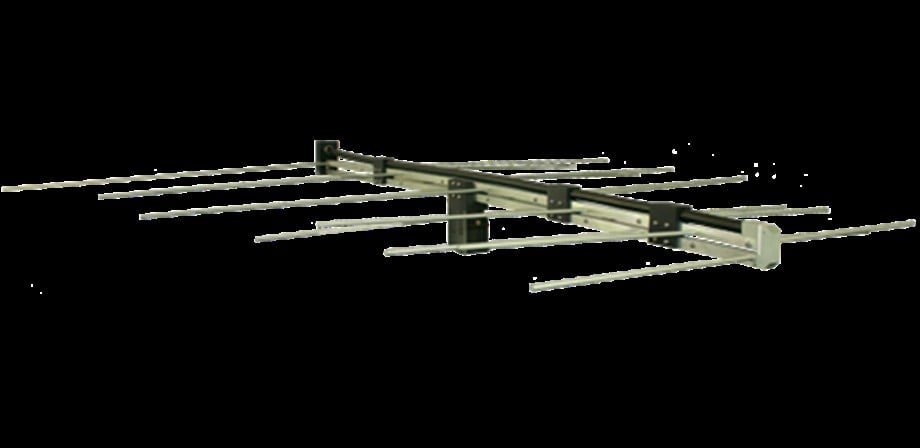

ALFM-80120, 80 MHz ila 120 MHz frekans aralığında çalışan doğrusal polarize bir Log Periyodik Dipol Dizisi (LPDA) Antendir. ALFM-80120 Power Log Periodic Anten, bağışıklık testleri için yayılan RF alanları oluşturmak üzere yüksek güçlü bir verici anten olarak kullanılmak üzere özel olarak tasarlanmış antenlerimizin bir parçasıdır ve 2500 Watt'a (CW) kadar güç seviyelerini idare edebilir.


Frekans Aralığı 88 MHz ila 108 MHz (80 MHZ ila 120 MHz arasında kullanılabilir)
İletim ve Alım Yetenekleri emisyon/bağışıklık uygulamaları
NIST izlenebilirliği ile SAE ARP 958 uyarınca Bireysel Kalibrasyon Dahil
Üç Yıllık Standart Garanti

Ürün Adı: Güç Günlüğü Periyodik Anten
Frekans Aralığı: 88 MHz ila 108 MHz (80 MHz ila 120 MHz arasında kullanılabilir)
Polarizasyon: Doğrusal
Nominal Empedans: 50 Ohm
Güç Kullanımı: 2500 Watt (sürekli)
Konektör: 7-16 DIN (dişi)
Anten Faktörü: 6 ila 8 [dB(m-1)]
İzotropik Kazanç: 1,5 ila 5 dBi (@ 1 mtr)
VSWR:
<1,3 (80 ila 88 MHz)
<1,25 (88 ila 108 MHz)
<1,45 (108 MHz ila 120 MHz)
Boyutlar (Y x G x D): 7,5 x 81,9 x 82,7 İnç [19 x 208 x 210 cm]
Ağırlık: 13,5 lbs. [6,1 kg]
