Teknik Döküman

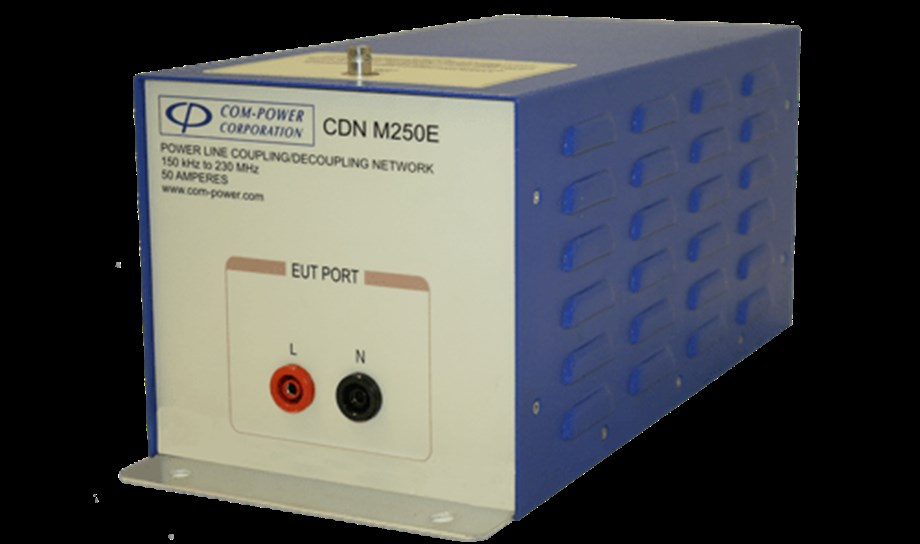

Güç Hatları için 50 Amper CDN Com-Power CDN-M250E Kuplaj/Dekuplaj Ağı, iki iletkenli güç kablosu kullanan ürünlerin iletilen bağışıklık testi (IEC 61000-4-6'ya göre) için özel olarak tasarlanmıştır. Bozulma sinyalleri her bir iletkene ayrı ayrı bağlanır. CDN-M250E 50 Amper akım değerine sahiptir. Com-Power CDN'ler 1 ila 5 iletkenli güç kaynakları için mevcuttur. Bu CDN'ler 150 kHz - 230 MHz frekans aralığını kapsar.

Frekans aralığı: 150 MHz ila 230 MHz
CISPR 16-1-2 ve 61000-4-6 gereksinimlerini karşılar
AC 50 Amper'e kadar akım işleme
Bireysel kalibrasyon
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC -61000-4-6, CISPR 16-1-2
Frekans Aralığı: 150 kHz ila 230 MHz
EUT/AE Bağlantı Noktaları için I/O derecelendirmesi: 250 VAC, 350 VDC
Maksimum Giriş Gerilimi: 40 V
Uygulama: İki telli güç kabloları
Akım değeri: 50 Amper (AC), 35 Amper (DC)
RF Giriş Konnektörü: 50 ? BNC (dişi)
I/O Bağlantısı: Kılıflı 5,2 mm banana soket
Ortak mod empedansı:
150 kHz - 24 MHz: 15Ω ±20Ω
24 MHz - 80 MHz: 150Ω + 60Ω /
