Teknik Döküman

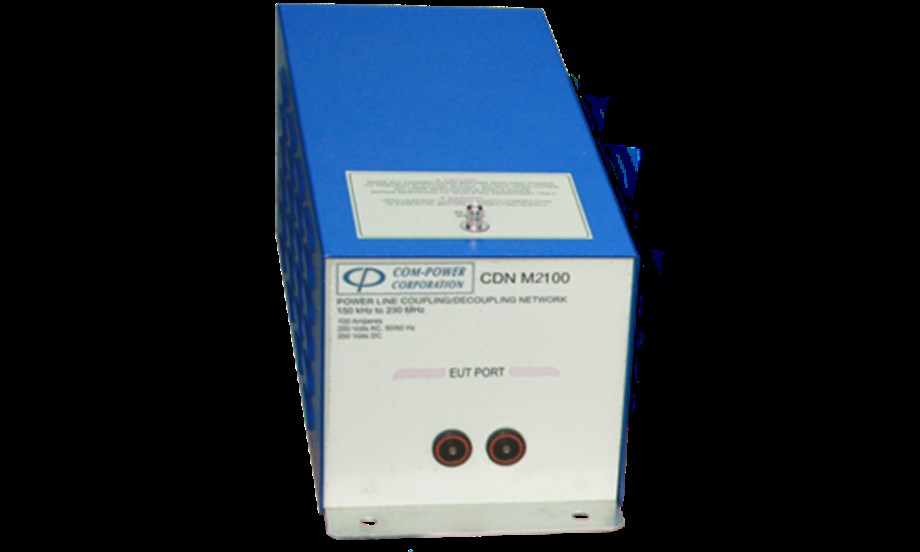

CDN-M2100, iki iletkenli güç kablosuna sahip bir Kuplaj Dekuplaj Ağıdır. Bu M serisi CDN 100 Amper akım değerine sahiptir. Bu CDN 150 kHz - 230 MHz frekans aralığına sahiptir. Bozulma sinyalleri, EN 61000-4-6 standardına göre besleme hatlarındaki her bir iletkene bağlanır ve tüm güç kaynakları bağlantıları için tavsiye edilir.


Frekans Aralığı: 150 kHz ila 230 MHz
25, 50 ve 100 Amper Akım Değerleri
Tek Hatlı (M1), İki Hatlı (M2), Üç Hatlı (M3), Dört Hatlı (M4) ve Beş Hatlı (M5) Modeller
CISPR 16-1-2 ve IEC 61000-4-6 ile Tam Uyumlu
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: İki iletkenli güç kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 250 V AC / 350 V DC (Hattan Toprağa)
Akım Değeri: 25 Amper AC / 17 Amper DC (Maks)
AE ve EUT Bağlantıları: 4 mm kılıflı muz soketler
Ortak Mod Empedansı
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +4 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 40dB (EUT/AE)
Boyutlar: 6 x 6 x 13 inç veya 15,2 x 15,2 x 33 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-M225E kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
