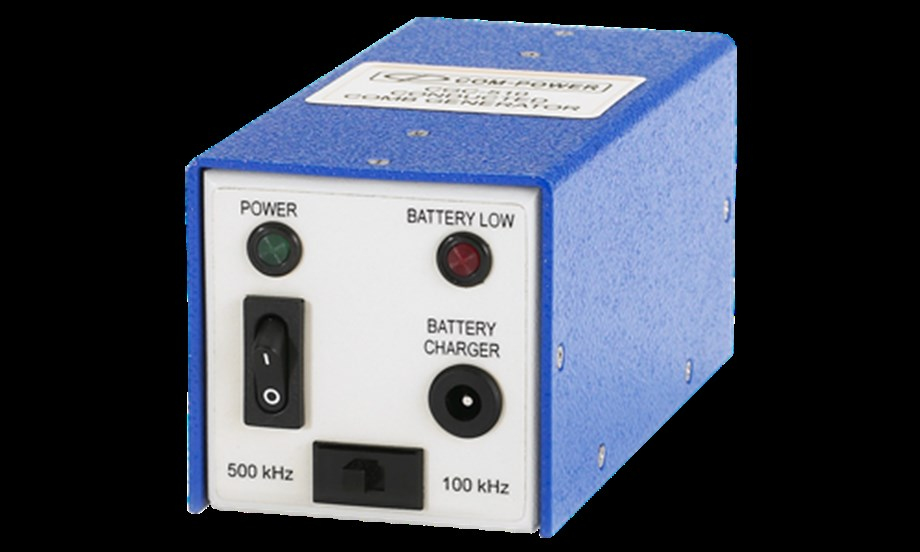

CGC-510E Comb Generator, Hat Empedans Stabilizasyon Ağını (LISN) test etmek için iletilen bir referans sinyal kaynağıdır. Comb jeneratör çıkışı, temel frekansın harmoniklerine sahiptir. Kullanıcı tarafından seçilebilen 100 kHz ve 500 kHz'lik iki frekans adım boyutuna sahiptir. Bu Tarak Jeneratörü, iletilen EMI gürültüsü üreten bir EUT'yi simüle eder. CGC serisi Tarak Jeneratörleri, eşleşen EUT güç soketi ile herhangi bir LISN'ye doğrudan takılabilen standart NEMA üç bıçaklı konektöre sahiptir. Uygun adaptör kullanılarak başka herhangi bir soket tipine takılabilir. CGC-510E, 230 V'a kadar AC veya DC harici hat voltajına karşı yüksek empedansa sahiptir. Bu özellik, LISN'ler harici güç kaynağına bağlıyken Tarak Jeneratörünün kullanılmasına izin verir.


LISN'ler için Referans Sinyal Kaynağı
100 kHz ve 500 kHz Frekans Adımları
Kullanılabilir Frekans Aralığı 115 MHz'e kadar
Pille Çalışan
Üç Yıl Garanti

Amaçlanan Uygulama: LISN doğrulaması için Referans Sinyal Kaynağı
Frekans Aralığı: 100 kHz ila 115 MHz
Frekans Adım Boyutu: 100 kHz veya 500 kHz
Frekans Kararlılığı: 50 ppm
Genlik Kararlılığı: ± 0,1 dB
 Zaman Stabilitesi 12 ay boyunca <1 dB
 Şarj Cihazı Çıkışı / Girişi 6 VDC (regüle edilmemiş), 500 mA / 110VAC 60 Hz veya 230 VAC 50 Hz
 Akü Tipi 6V NiMH, 1 Ah
 Tam Şarjlı Pil ile Tipik Çalışma Süresi >18 Saat
Harici Göstergeler Pil Zayıf ve Güç Açık
 LISN Arayüz Fişi NEMA 15-P tipi
 Boyutlar 5 x 2,2 x 2,2 inç / 13,2 x 5,9 x 5,9 cm
 Ağırlık 1 lbs / 0,45 kg
