Teknik Döküman

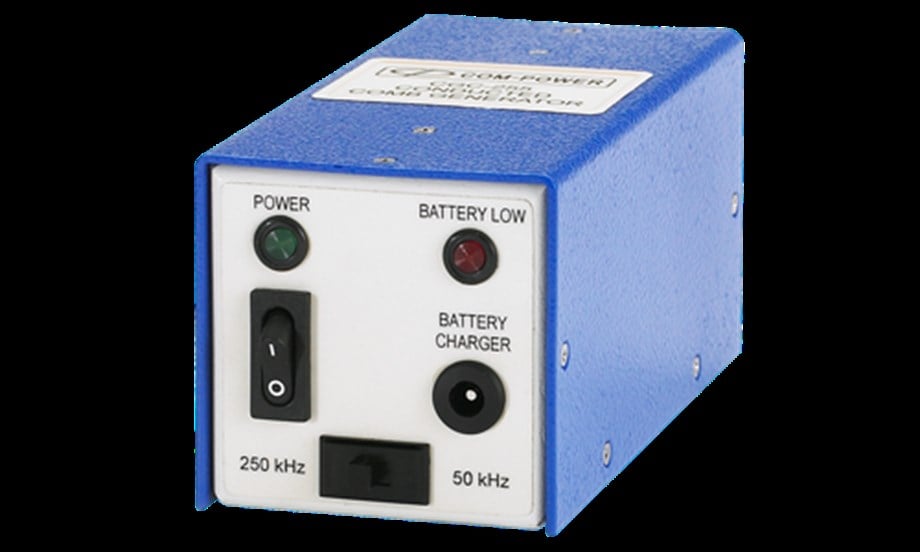

CGC-255E Comb Generator, hızlı EMC testleri için geniş bant EMC referans sinyal kaynağıdır. LISN, kablolar, geçici sınırlayıcılar ve alıcılar dahil olmak üzere tüm yürütülen test kurulumunuzu hızlı ve verimli bir şekilde kontrol etmek için kullanılır. Tarak Jeneratörünü kullanarak birkaç frekansı veya tüm aralığı düzenli olarak izlemek, hatalı sonuçlara neden olmadan önce potansiyel sorunları tespit edebilir. Bu Tarak Jeneratörü doğrudan LISN'lerin EUT güç portuna takılabilir. Tarak Jeneratörleri, herhangi bir harici paraziti önlemek için şarj edilebilir bir NimH pil paketi ile çalışır.


LISN'ler için Referans Sinyal Kaynağı
50 kHz ve 250 kHz Frekans Adımları
Kullanılabilir Frekans Aralığı 115 MHz'e kadar
Pille Çalışan
Üç Yıl Garanti

LISN doğrulaması için Amaçlanan Uygulama Referans Sinyal Kaynağı

Frekans Aralığı 50 kHz - 115 MHz

Frekans Adım Boyutu 50 kHz veya 250 kHz

Frekans Kararlılığı 50 ppm

Genlik Kararlılığı ± 0,1 dB

Zaman Stabilitesi 12 ay boyunca <1 dB

Şarj Cihazı Çıkışı / Girişi 6 VDC (regüle edilmemiş), 500 mA / 110VAC 60 Hz veya 230 VAC 50 Hz

Akü Tipi 6V NiMH, 1 Ah

Tam Şarjlı Pil ile Tipik Çalışma Süresi >18 Saat

Harici Göstergeler Pil Zayıf ve Güç Açık

LISN Arayüz Fişi NEMA 15-P tipi Boyutlar 5 x 2,2 x 2,2 inç / 13,2 x 5,9 x 5,9 cm

Ağırlık 1 lbs / 0,45 kg
