Teknik Döküman

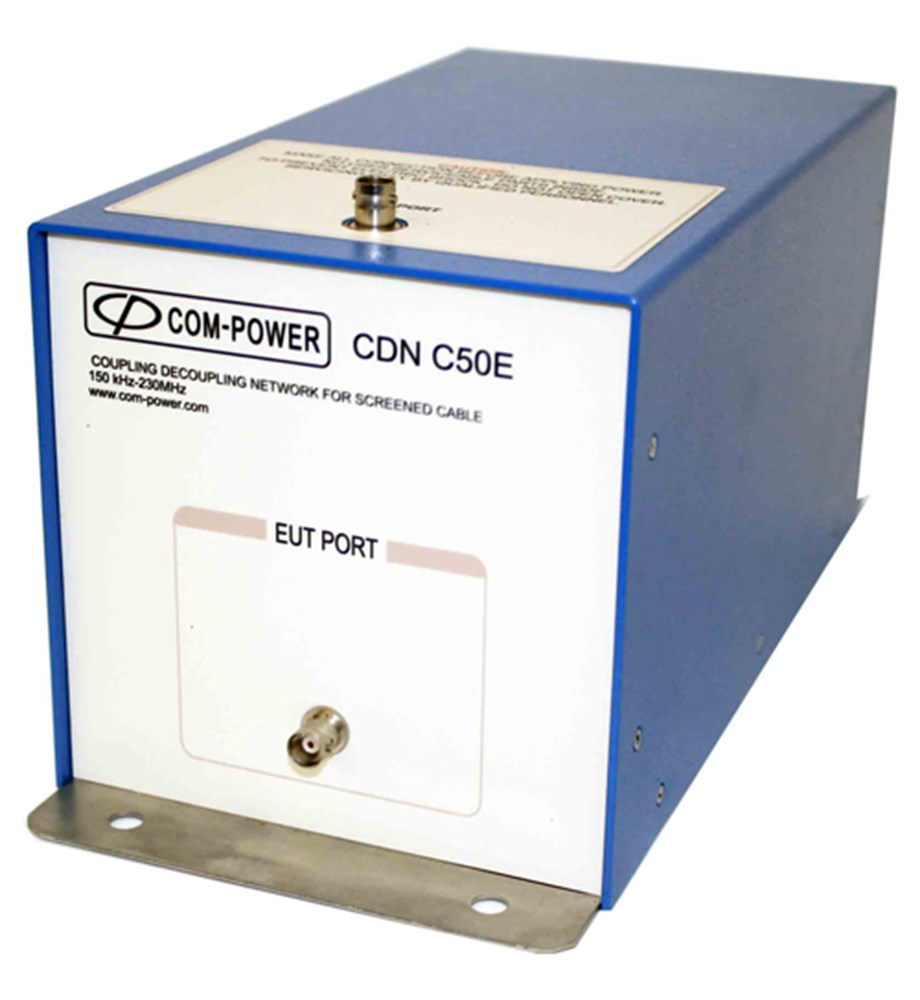

Veri iletişimi için 50 Ohm koaksiyel kablo kullanan ürünleri IEC/EN 61000-4-6 ve CISPR 16-1-2 uyarınca iletilen bağışıklık açısından test etmek için tasarlanmıştır. CDN-C50E, Kuplaj / Dekuplaj Ağları serisinden biridir. Hem EUT hem de AE güç bağlantısı için 50 Ohm BNC konektörlere sahiptir. CDN-C50E 1 Ampere kadar akım taşıyabilir. RF bozulma sinyali bağlantı portu dişi BNC'dir. 40V'a kadar RF Giriş Voltajını kaldırabilir. CDN'nin alt yüzeyi kolay ve etkili topraklama için boyanmamıştır. Bu, ACS serisi bir güç amplifikatörü ve test için gerekli tüm aksesuarları içeren önceden paketlenmiş bir çözümdür. Com-Power CDN'ler ayrı ayrı kalibre edilir. Tüm Com-Power CDN'ler ayrı olarak veya CIS serisi iletilen bağışıklık test sisteminin bir parçası olarak satın alınabilir.


Frekans Aralığı 150 MHz ila 230 MHz
IEC / EN 61000-4-6 için tasarlanmıştır
50 Ohm Koaksiyel Kablolar
Bireysel kalibrasyon dahildir
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: 50 Ohm Koaksiyel Kablolar
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 310 V AC / 440 V DC (Hattan Toprağa)
Akım Değeri: 1 Amp (Maks)
AE ve EUT Bağlantıları: 50 Ohm Dişi BNC
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +3 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 40dB (EUT/AE)
Boyutlar: 6 x 6 x 13 inç veya 15,2 x 15,2 x 33 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-C50/C75 kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
