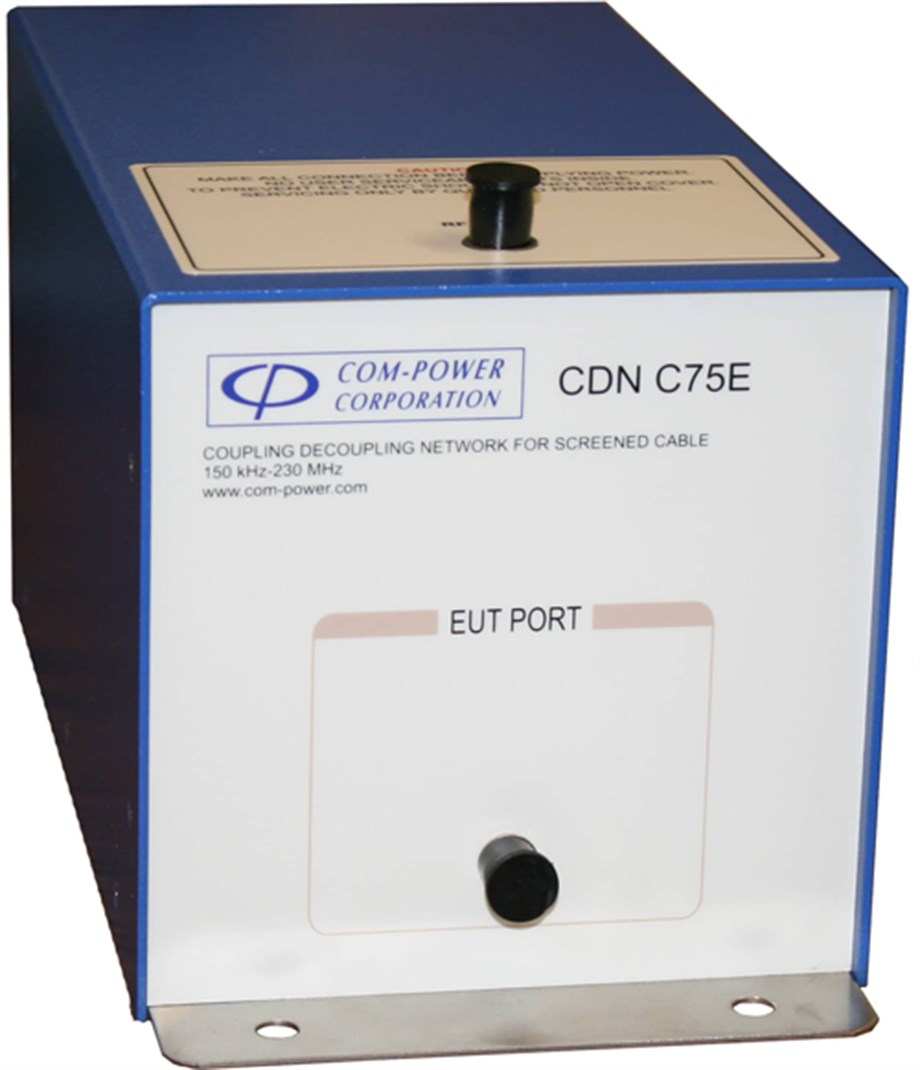

CDN-C75E, veri iletişimi için 75 Ohm koaksiyel kablo kullanan ürünleri test etmek için tasarlanmıştır. Hem EUT hem de AE güç bağlantısı için 75 Ohm BNC konektörlere sahiptir. 1 Amp akıma kadar çalışabilir. RF bozulma sinyali bağlantı portu dişi BNC'dir. 40V'a kadar RF Giriş Voltajını işleyebilir. CDN'nin alt yüzeyi kolay ve etkili topraklama için boyanmamıştır. Com-Power CDN-C75E, IEC/EN 61000-4-6 uyarınca iletilen bağışıklık için ürünü test etmek üzere tasarlanmış Bağlama/Ayırma Ağları serisinin bir parçasıdır. Com-Power CDN-C75E, CISPR 16-1-2'de yer alan gerekliliklere tamamen uygundur. Tüm Com-Power CDN'leri ayrı ayrı kalibre edilmiştir ve ayrı olarak veya CIS serisi iletilen bağışıklık test sisteminin bir parçası olarak satın alınabilir. Bu, gerekli tüm aksesuarları ve ACS serisi güç amplifikatörünü içeren EMC testi için önceden paketlenmiş bir çözümdür.

Frekans Aralığı 150 kHz ila 230 MHz
IEC / EN 61000-4-6 için tasarlanmıştır
75 Ohm Koaksiyel Kablolar
Bireysel kalibrasyon dahildir
Üç Yıl Garanti

Ürün Adı: Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: 75 Ohm Koaksiyel Kablolar
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 310 V AC / 440 V DC (Hattan Toprağa)
Akım Değeri: 1 Amp (Maks)
AE ve EUT Bağlantıları: 75 Ohm Dişi BNC
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +3 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 40dB (EUT/AE)
Boyutlar: 6 x 6 x 13 inç veya 15,2 x 15,2 x 33 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-C50/C75 kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
