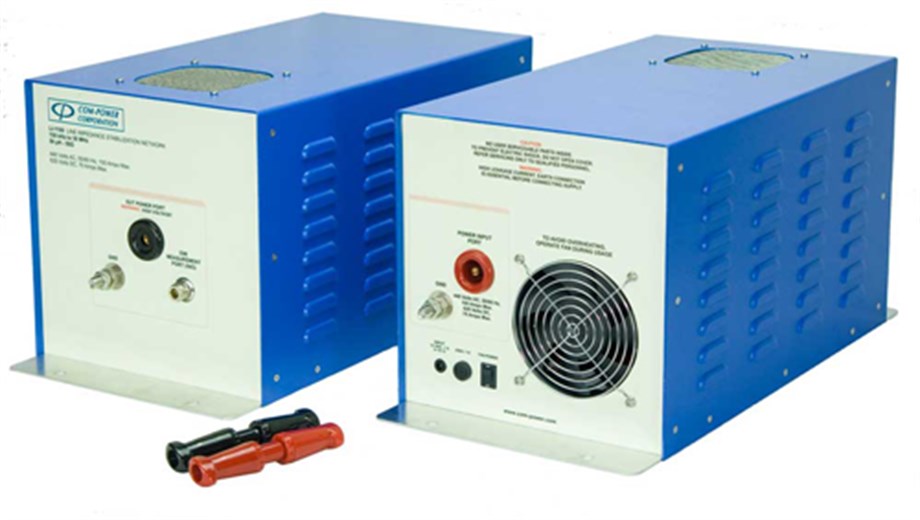

LI-1100 Hat Empedans Stabilizasyon Ağı (LISN), ticari ürünler için dünya çapındaki çoğu standardın gerektirdiği şekilde güç hattı tarafından yürütülen emisyon uyumluluk testlerini gerçekleştirmek için gerekli ölçüm platformunu sağlar. LI-1100, hem CISPR 16-1-2 hem de ANSI C63.4 ile uyumludur. LISN, tanımlanmış kararlı empedans sağlar ve EUT'yi güç kaynağı etkilerinden yalıtır, böylece doğru ve tekrarlanabilir sonuçlar sağlar. LI-1100, tek fazlı, çift fazlı veya DC güç sisteminde her akım taşıyan iletkenle seri olarak kurulacak bir çift, ayrı muhafazalı, tek iletkenli ağ içerir. 3 fazlı güç sistemlerini (Wye veya Delta konfigürasyonları) barındırmak için ikinci bir LI-1100 çifti kullanılabilir. LI-1100, şebeke (güç girişi) ve EUT (güç çıkışı) bağlantı noktalarında Üstün Elektrikli SUPERCON® örtülü prizlerle donatılmıştır. Şebekeye bağlantı için uygun renk kodlu fişler ve EUT kabloları dahildir. Bu LISN, doygunluk ve geçirgenlik değişimini önlemek için hava çekirdekli indüktörler kullanır. LI-1100'ün montaj plakası, yüksek kaçak akım nedeniyle kurulumunda topraklama bağlantısını kolaylaştırmak için boyasız bırakılmıştır. Empedans eşleştirme, bant dışı emisyonların azaltılması ve ölçüm cihazınız için geçici koruma için bir Geçici Sınırlayıcı kullanılması şiddetle tavsiye edilir ve ComPower'dan edinilebilir. Tüm Com-Power LISN'ler, CISPR 16-1-2 ve ANSI C63.4'ün ilgili gereksinimlerine uygun olarak ayrı ayrı kalibre edilir. Empedans, Faz, İzolasyon ve Ekleme Kaybı verileri, kalibrasyon sertifikası ile birlikte her ünite ile birlikte sağlanır.
Ürün Adı: Hat Empedans Stabilizasyon Ağı (LISN)
Özellikler: CISPR 16-1-2 / ANSI C63.4
Uygulama: Elektrik Hattı gerçekleştirilen emisyon testleri
Frekans Aralığı: 150KHz - 30 MHz
RF Konnektör: 50 Ohm N-tipi (dişi)
Akım Değeri: 100 Amper AC, 70 Amper DC
Voltaj Derecesi: 440 VAC (Hattan Toprağa), 620 VDC
İndüktörler: 50 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: Üstün Elektrikli SUPERCON örtülü konektörler
Boyutlar (her ağ): 10 x 10 x 21 inç / 25,4 x 25,4 x 53,3 cm
Ağırlık (her ağ): 17 lbs / 7,7 kg
Ekleme Kaybı: <0,5 dB (150 kHz - 30 MHz)
İzolasyon: > 40 dB (150 kHz - 30 MHz)
