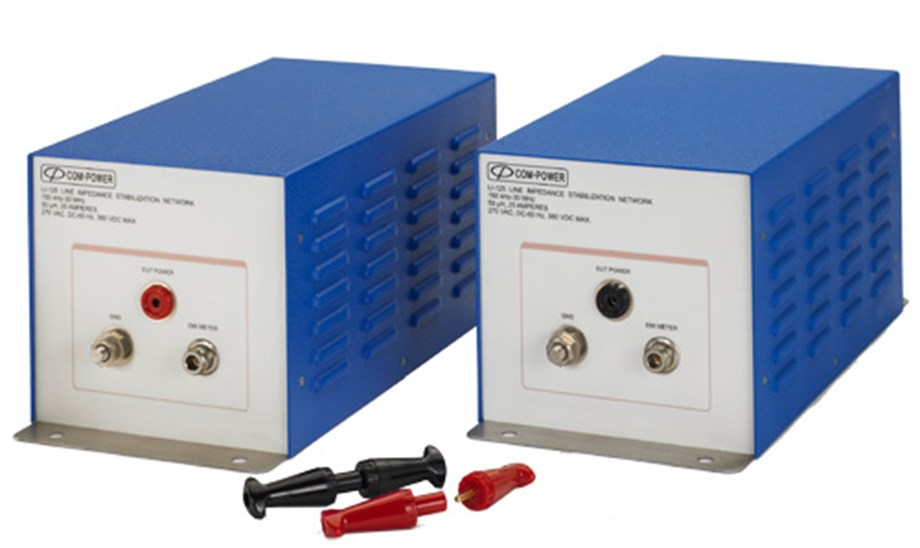

LI-125C Hat Empedansı Stabilizasyon Ağı
LISN, ticari ürünler için dünya çapındaki çoğu standardın gerektirdiği şekilde elektrik hattı tarafından yürütülen emisyon uyumluluk testlerini gerçekleştirmek için gerekli ölçüm platformunu sağlar. LI-125C, hem CISPR 16-1-2 hem de ANSI C63.4 ile uyumludur. LISN, tanımlanmış kararlı empedans sağlar ve EUT'yi güç kaynağı etkilerinden yalıtır, böylece doğru ve tekrarlanabilir sonuçlar sağlar. LI-125C, tek fazlı, çift fazlı veya DC güç sisteminde her akım taşıyan iletkenle seri olarak kurulacak bir çift, ayrı muhafazalı, tek iletkenli ağ içerir. 3 fazlı güç sistemlerini (Wye veya Delta konfigürasyonları) barındırmak için ikinci bir LI-125C çifti kullanılabilir. LI-125C, şebeke (güç girişi) ve EUT (güç çıkışı) bağlantı noktalarında Üstün Elektrikli SUPERCON® örtülü prizlerle donatılmıştır. Şebekeye bağlantı için uygun renk kodlu fişler ve EUT kabloları dahildir. Bu LISN, doygunluk ve geçirgenlik değişimini önlemek için hava çekirdekli indüktörler kullanır. LI-125C'nin montaj plakası, kurulumunda yüksek kaçak akım nedeniyle gerekli olan topraklama bağlantısını kolaylaştırmak için boyasız bırakılmıştır.

Özellikler: CISPR 16-1-2 / ANSI C63.4
Uygulama: Elektrik Hattı gerçekleştirilen emisyon testleri
Frekans Aralığı: 150KHz - 30 MHz
RF Konnektör: 50 Ohm N-tipi (dişi)
Akım Değeri: 25 Amper AC, 17 Amper DC
Voltaj Derecesi: 270 VAC (Hattan Toprağa), 380 VDC
İndüktörler: 50 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: Üstün Elektrikli SUPERCON örtülü prizler
Boyutlar (her ağ): 13 x 7 x 7 inç / 33 x 17,7 x 17,7 cm
Ağırlık (her ağ): 6 lbs. / 2,7 kg
Ekleme Kaybı: <0,5 dB (150 kHz - 30 MHz)
İzolasyon: > 40 dB (150 kHz - 30 MHz)
