LISN 9 kHz - 30 MHz 250 ve 50 µH İndüktörler

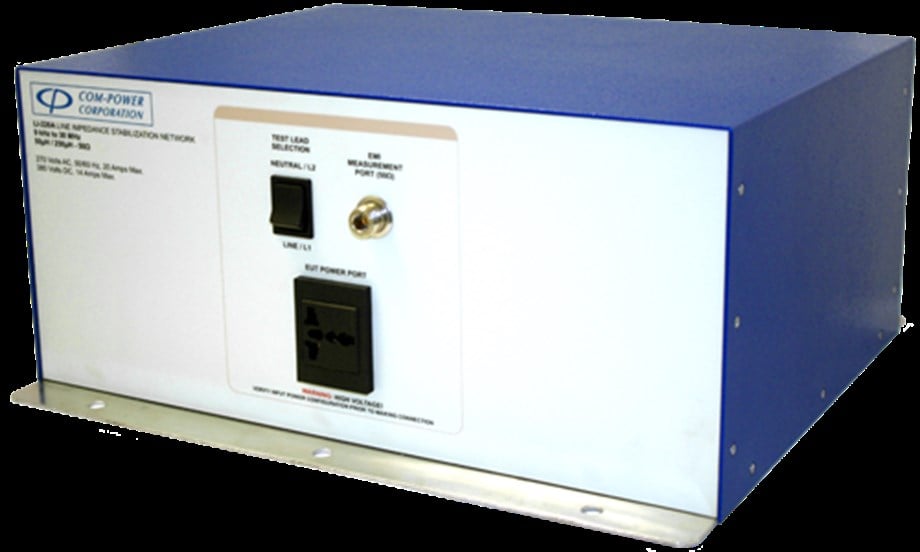

LI-220C Hat Empedansı Stabilizasyon Ağı (LISN), ticari ürünler için dünya çapındaki çoğu standardın gerektirdiği şekilde elektrik hattı tarafından yürütülen emisyon uyumluluk testlerini gerçekleştirmek için gerekli ölçüm platformunu sağlar. LI-220C, hem CISPR 16-1-2 hem de ANSI C63.4 ile uyumludur. LISN, tanımlanmış kararlı empedans sağlar ve EUT'yi güç kaynağı etkilerinden yalıtır, böylece doğru ve tekrarlanabilir sonuçlar sağlar. LI-220C, tek fazlı, çift fazlı veya DC güç sisteminde her akım taşıyan iletkenle seri olarak kurulacak, birlikte muhafaza edilen bir çift tek iletkenli ağ içerir. 3 fazlı güç sistemlerini (Wye veya Delta konfigürasyonları) barındırmak için ikinci bir LI-220C çifti kullanılabilir. Bu LISN, doygunluk ve geçirgenlik değişimini önlemek için hava çekirdekli indüktörler kullanır. LI-220C'nin montaj plakası, yüksek kaçak akım nedeniyle kurulumunda topraklama bağlantısını kolaylaştırmak için boyasız bırakılmıştır. Empedans eşleştirme, bant dışı emisyonların azaltılması ve ölçüm cihazınız için geçici koruma için bir Geçici Sınırlayıcı kullanılması şiddetle tavsiye edilir ve ComPower'dan edinilebilir. Tüm Com-Power LISN'ler, CISPR 16-1-2 ve ANSI C63.4'ün ilgili gereksinimlerine uygun olarak ayrı ayrı kalibre edilir. Empedans, Faz, İzolasyon ve Ekleme Kaybı verileri, kalibrasyon sertifikası ile birlikte her ünite ile birlikte sağlanır.
Ürün Adı: Hat Empedans Stabilizasyon Ağı (LISN)
Özellikler: CISPR 16-1-2 / ANSI C63.4
Uygulama: Elektrik Hattı gerçekleştirilen emisyon testleri
Frekans Aralığı: 9 KHz - 30 MHz
RF Konnektör: 50 Ohm N-tipi (dişi)
Akım Değeri: 20 Amper AC, 14 Amper DC
Voltaj Derecesi: 270 VAC (Hattan Toprağa), 380 VDC
İndüktörler: 250 & 50 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: IEC 60320, C-20 @Ana Şebeke ve Evrensel çoklu konfigürasyon @EUT
Boyutlar (her ağ): 16,75 x 15,5 x 7,5 inç / 42,5 x 39,3 x 19 cm
Ağırlık (her ağ): 20,5 lb / 9,3 kg
Ekleme Kaybı: 6 dB - 1 dB (9 kHz - 15 kHz), Frekans günlüğü ile doğrusal olarak azalma
< 1dB (15 kHz - 30 MHz)
İzolasyon: 20 dB - 40 dB (9kHz - 50 kHz), Frekans günlüğü ile doğrusal olarak artan
>50 dB ( 50 kHz - 30 MHz)
