DO-160, MIL-STD 461, CISPR 25 ve CISPR 16

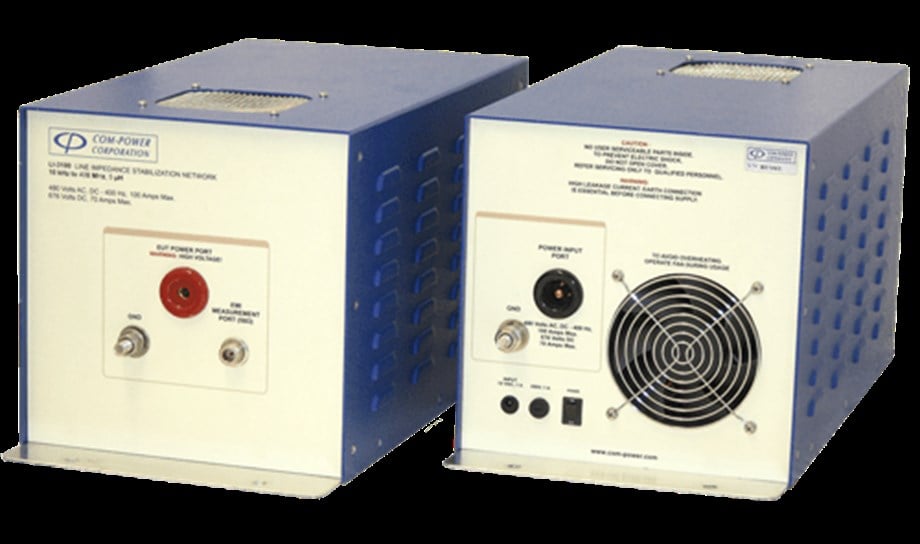

Hat Empedans Stabilizasyon Ağı (LISN) Modeli: LI-3100, 100 Amper AC (70 Amps DC) akıma kadar çalışabilir ve DO-160 & MIL-STD 461F ve MIL-STD 461F ve 10 kHz'den 400 MHz'e kadar CISPR 25 ve CISPR 16.

LISN kavramı ve avantajları:
a) test edilen hatlara seri olarak bağlanır ve bunlara tanımlanmış bir empedans uygular; böylece hatların empedansının büyük ölçüde kontrolsüz olduğu durumlarda akım veya voltaj sondası ölçümlerine göre belirgin bir avantaj sağlar;
b) EUT portunda mevcut olan bozucu gerilimlerin ölçüm için bağlandığı ölçüm ekipmanına bağlantı için bir koaksiyel RF ölçüm portu sağlamak; ve,
c) AE (yardımcı ekipman) bağlantı noktasını aşağıdakileri sağlayan EUT ve RF bağlantı noktalarından izole edin:
1) AE bağlantılı ekipmanın/kablonun ağın empedansı (ve voltaj bölme faktörü) üzerindeki etkisini en aza indirir; ve,
2) herhangi bir ortam sinyalinin genliğini ve ayrıca AE bağlantılı ekipman tarafından üretilen sahte parazit voltajlarını azaltır, böylece ölçüm sonuçları üzerindeki potansiyel etkilerini en aza indirir.

3 fazlı güç sistemlerini (Y veya Delta konfigürasyonları) barındırmak için iki çift LI-3100 kullanılabilir.

Ürün Adı: Hat Empedans Stabilizasyon Ağı (LISN)
Özellikler: RTCA DO-160 / MIL-STD 461F / CISPR 25 / CISPR 16
Uygulama: Elektrik Hattı gerçekleştirilen emisyon testleri
Frekans Aralığı: 10KHz - 400 MHz
RF Konnektör: 50 Ohm N-tipi (dişi)
Akım Değeri: 100 Amper AC, 70 Amper DC
Voltaj Derecesi: 480 VAC (Hattan Toprağa), 676 VDC
İndüktörler: 5 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: Üstün Elektrikli SUPERCON Örtülü prizler
Boyutlar (her ağ): 10 x 10 x 21 inç / 25,4 x 25,4 x 53,3 cm
Ağırlık (her ağ): 13 lbs / 5,9 kg
Ekleme Kaybı: <0,5 dB (100 kHz ila 108 MHz)
