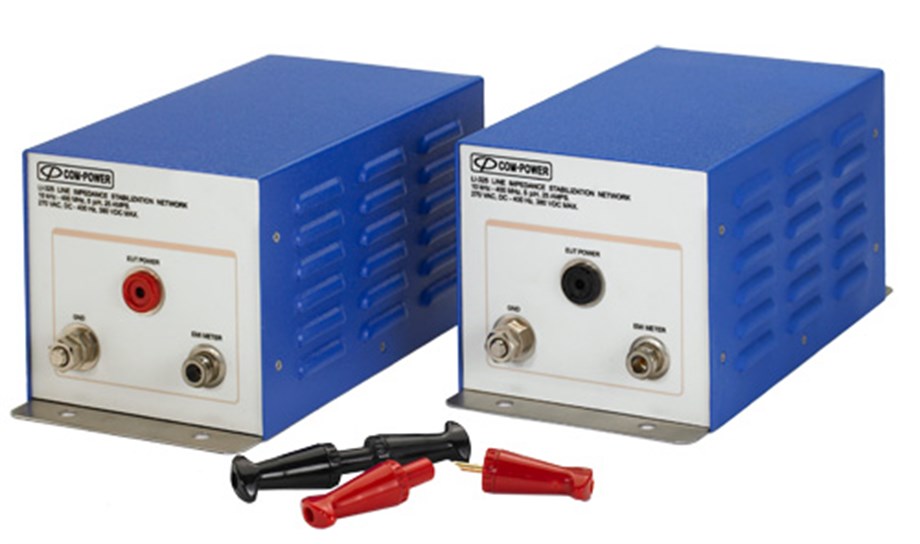

LI-325C Hat Empedans Stabilizasyon Ağı (LISN), ticari ürünler için dünya çapındaki çoğu standardın gerektirdiği şekilde güç hattı tarafından yürütülen emisyon uyumluluk testlerini gerçekleştirmek için gerekli ölçüm platformunu sağlar. LI-325C, hem RTCA DO-160 hem de MIL-STD 461 ile uyumludur. LISN, tanımlanmış kararlı empedans sağlar ve EUT'yi güç kaynağı etkilerinden yalıtır, böylece doğru ve tekrarlanabilir sonuçlar sağlar. LI-325C, tek fazlı, çift fazlı veya DC güç sisteminde her akım taşıyan iletkenle seri olarak kurulacak bir çift, ayrı muhafazalı, tek iletkenli ağ içerir. 3 fazlı güç sistemlerini (Wye veya Delta konfigürasyonları) barındırmak için ikinci bir LI-325C çifti kullanılabilir. LI-325C, şebeke (güç girişi) ve EUT (güç çıkışı) bağlantı noktalarında Üstün Elektrikli SUPERCON® örtülü prizlerle donatılmıştır. Şebekeye bağlantı için uygun renk kodlu fişler ve EUT kabloları dahildir. Bu LISN, doygunluk ve geçirgenlik değişimini önlemek için hava çekirdekli indüktörler kullanır. LI-325C'nin montaj plakası, yüksek kaçak akım nedeniyle kurulumunda topraklama bağlantısını kolaylaştırmak için boyasız bırakılmıştır. Tüm Com-Power LISN'ler, RTCA DO-160 ve MIL-STD 461'in ilgili gereksinimlerine uygun olarak ayrı ayrı kalibre edilir. Empedans ve Ekleme Kaybı verileri, kalibrasyon sertifikasıyla birlikte her üniteyle birlikte sağlanır.

Ürün Adı: Hat Empedans Stabilizasyon Ağı (LISN)
Özellikler: RTCA DO-160 / MIL-STD 461D
Uygulama: Elektrik Hattı gerçekleştirilen emisyon testleri
Frekans Aralığı: 10KHz - 400 MHz
RF Konnektör: 50 Ohm N-tipi (dişi)
Akım Değeri: 25 Amper AC, 17 Amper DC
Voltaj Derecesi: 270 VAC (Hattan Toprağa), 380 VDC
İndüktörler: 5 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: Üstün Elektrikli SUPERCON Örtülü prizler
Boyutlar (her ağ): 13 x 7,5 x 8 inç / 33 x 19 x 20 cm
Ağırlık (her ağ): 5 lbs / 2,2 kg
Ekleme Kaybı: <0,3 dB (150 kHz - 30 MHz)
