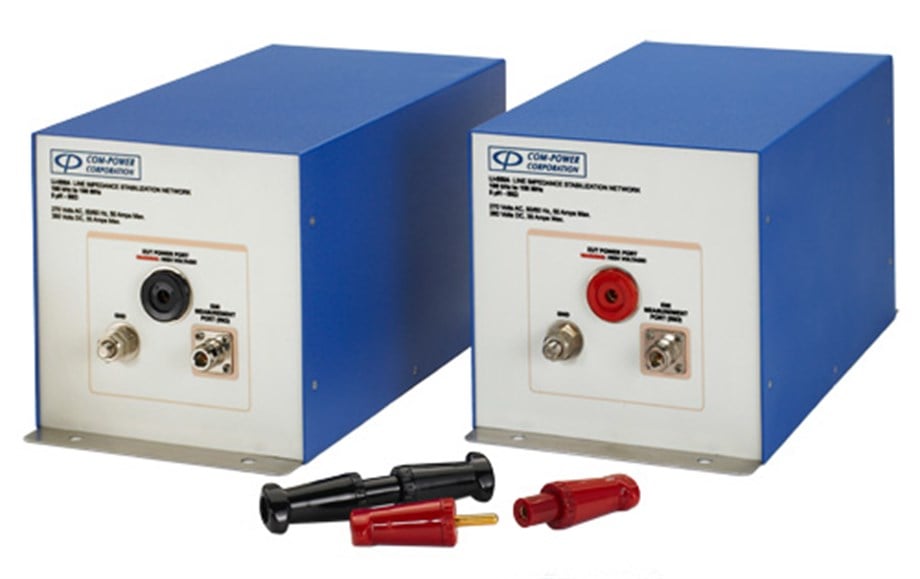

LI-550C Hat Empedans Stabilizasyon Ağı (LISN), ticari ürünler için dünya çapındaki çoğu standardın gerektirdiği şekilde güç hattı tarafından yürütülen emisyon uyumluluk testlerini gerçekleştirmek için gerekli ölçüm platformunu sağlar. LI-550C, hem CISPR 25 hem de CISPR 16-1-2 ile uyumludur. LISN, tanımlanmış kararlı empedans sağlar ve EUT'yi güç kaynağı etkilerinden yalıtır, böylece doğru ve tekrarlanabilir sonuçlar sağlar. LI-550C, tek fazlı, çift fazlı veya DC güç sisteminde her akım taşıyan iletkenle seri olarak kurulacak bir çift, ayrı muhafazalı, tek iletkenli ağ içerir. 3 fazlı güç sistemlerini (Wye veya Delta konfigürasyonları) barındırmak için ikinci bir LI-550C çifti kullanılabilir. LI-550C, şebeke (güç girişi) ve EUT (güç çıkışı) bağlantı noktalarında Üstün Elektrikli SUPERCON® örtülü soketlerle donatılmıştır. Şebekeye bağlantı için uygun renk kodlu fişler ve EUT kabloları dahildir. Bu LISN, doygunluk ve geçirgenlik değişimini önlemek için hava çekirdekli indüktörler kullanır. LI-550C'nin montaj plakası, kurulumunda yüksek kaçak akım nedeniyle gerekli olan topraklama bağlantısını kolaylaştırmak için boyasız bırakılmıştır.

Ürün Adı: Hat Empedans Stabilizasyon Ağı (LISN)
Özellikler: CISPR 25 / ANSI C16-1-2
Uygulama: Elektrik Hattı gerçekleştirilen emisyon testleri
Frekans Aralığı: 100 KHz - 108 MHz
RF Konnektör: 50 Ohm N-tipi (dişi)
Akım Değeri: 50 Amper AC, 35 Amper DC
Voltaj Derecesi: 270 VAC (Hattan Toprağa), 380 VDC
İndüktörler: 5 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: Üstün Elektrikli SUPERCON örtülü prizler
Boyutlar (her ağ): 13 x 7 x 7 inç / 33 x 17,7 x 17,7 cm
Ağırlık (her ağ): 14 lbs. / 6,3 kg
Ekleme Kaybı: < 1 dB (100 kHz - 108 MHz)
İzolasyon: > 20 - 40 dB (100 kHz - 3 MHz), >40 dB (3 MHz - 30 MHz)
