RS101 Pasif Döngü Anten Seti, MIL-STD-461, RS101, yayılan duyarlılık, manyetik alana göre testler için özel olarak tasarlanmıştır. Bu test sırasında, Test Edilen Ekipman (EUT), herhangi bir arıza, performans düşüşü veya belirtilen göstergelerden sapma göstermediğinden emin olmak için belirli bir büyüklükteki manyetik alanlara maruz bırakılır.

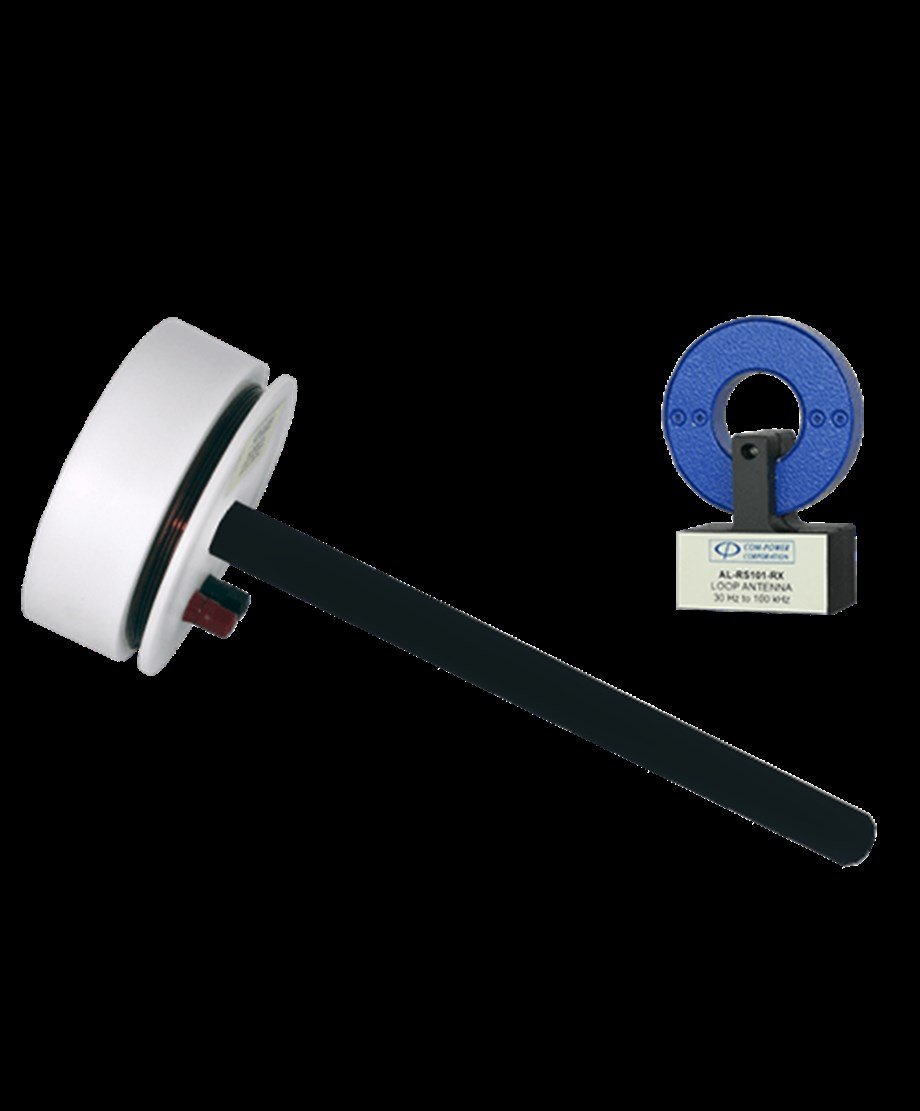

MIL-STD-461, RS101 Kalibrasyon/Test için Verici/Alıcı Döngü Anten Seti
Frekans Aralığı: 30 Hz ila 100 kHz
Test Seviyesinin Doğru Kalibrasyonu için Alıcı Döngü için İletim Döngüsü Üzerine Kullanışlı, Sabit Montaj Düzenlemesi
SAE ARP958 uyarınca Bireysel Kalibrasyon Dahil

Model AL-RS101-TX AL-RS101-RX
Frekans Aralığı 30 Hz - 100 kHz 30 Hz - 100 kHz
Döngü Çapı 12 cm 4 cm
Dönüş Sayısı 20 Dönüş 51 Dönüş
Tel Tipi 12 AWG (emaye izoleli) 7 Telli, 41 AWG Litz
Döngü Koruması N/A Elektrostatik Kalkan
Kablolama Direnci 40 mΩ 4Ω
Kablo Endüktansı 60 µH 180 µH
Maksimum Giriş Akımı 15 Amper (sürekli) N/A
Konektörler (2) Banana Jaklar BNC (dişi)
Teknik Özellikler MIL-STD-461, RS101 MIL-STD-461, RS101
Ağırlık 2,2 lbs. [1 kg] 0,26 lbs. [0,12 kg]
