Teknik Döküman

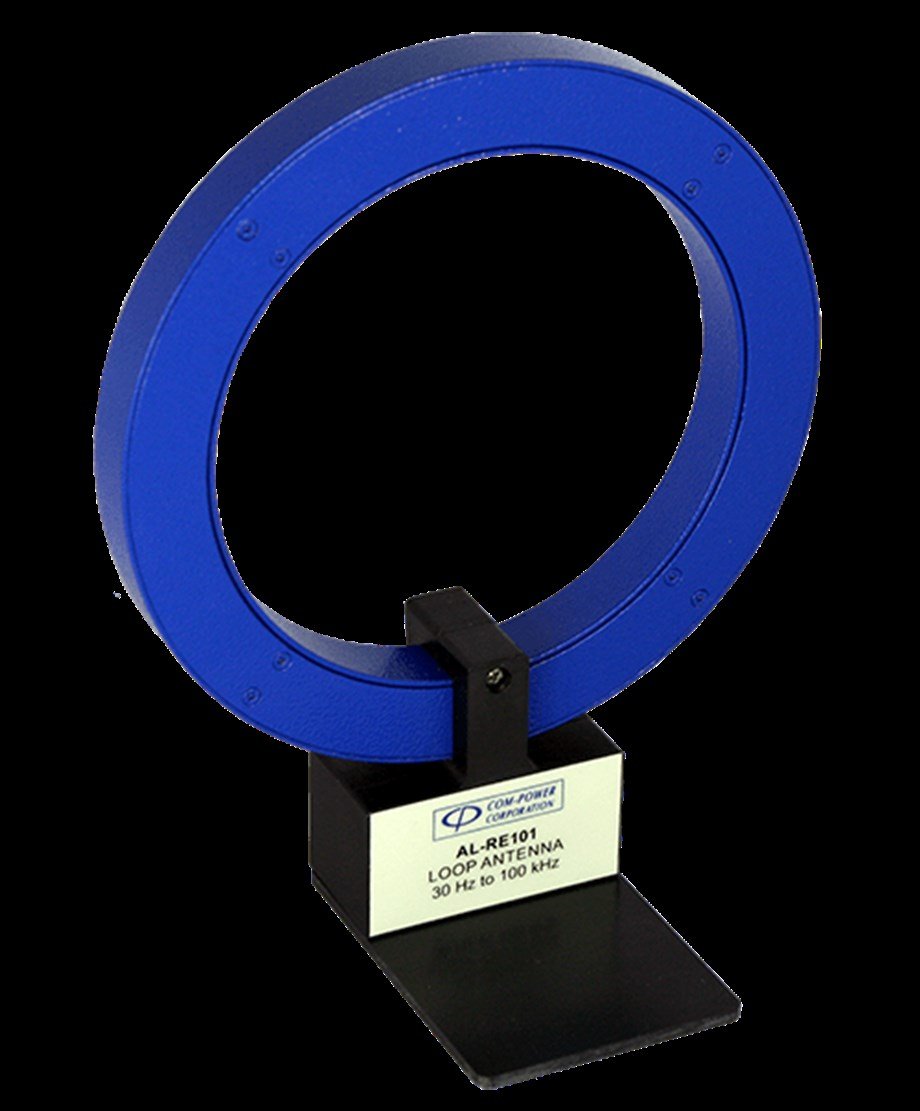

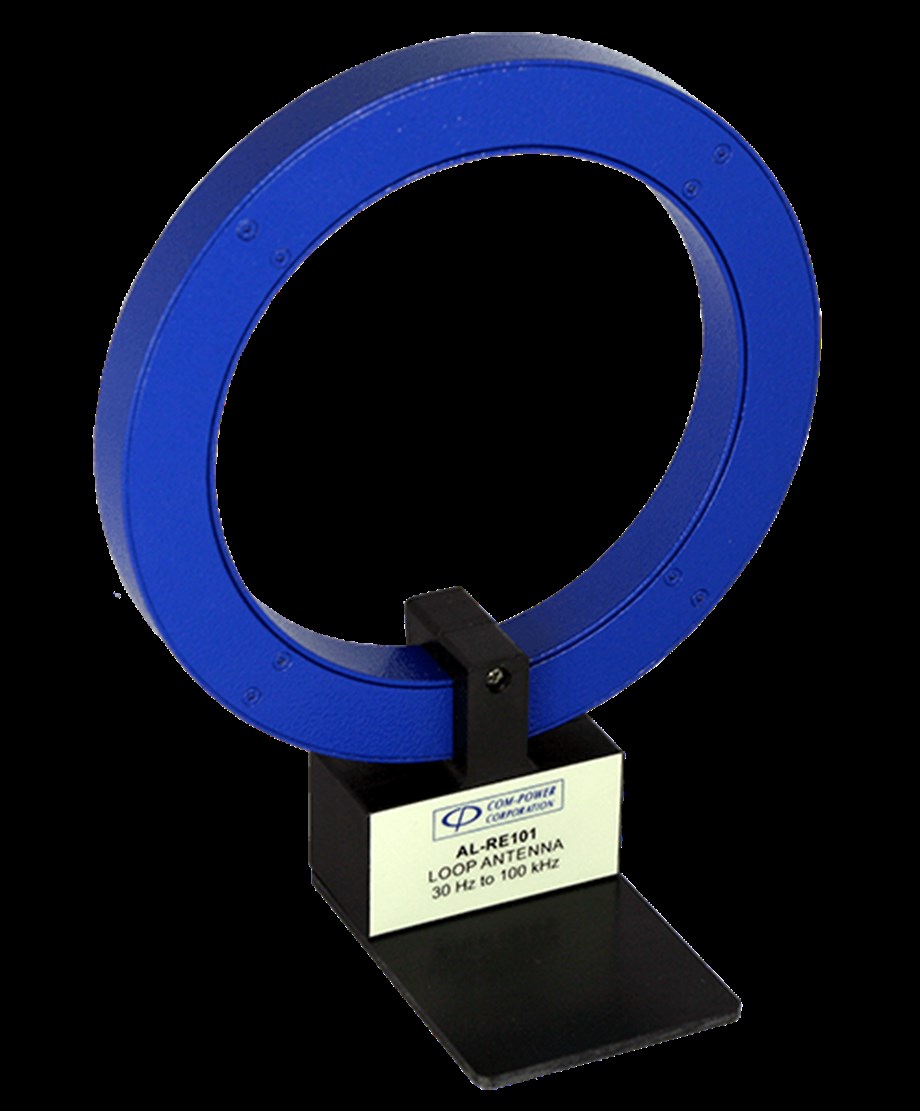

AL-RE101 Pasif Döngü Anteni, MIL-STD-461, RE101, yayılan emisyonlar, manyetik alana göre testler için özel olarak tasarlanmıştır. Bu test sırasında, Test Edilen Ekipmandan (EUT) yayılan emisyonlar, EUT'den ve ilgili elektrik arayüzlerinden kaynaklanan manyetik alan emisyonlarının belirtilen gereksinimleri aşmadığını doğrulamak için elektrik kablosu arayüzleri de dahil olmak üzere ekipman ve alt sistem muhafazalarından ölçülür.


MIL-STD-461, RE101 Testi, FCC Bölüm 15 ve 18 KDB için Özel Olarak Tasarlanmış Döngü Anteni Alma
Frekans Aralığı: 10 Hz ila 1 MHz
Anten Taban Plakası, Anten ve EUT Arasında Gerekli 7 cm Ayrımı Sağlar
SAE ARP958 uyarınca Bireysel Kalibrasyon Dahil
Üç Yıllık Standart Garanti

Model AL-RE101
Frekans Aralığı: 30 Hz ila 100 kHz (kullanılabilir aralık: 10 Hz ila 1 MHz)
Döngü Çapı: 13,3 cm
Dönüş Sayısı: 36 Dönüş
Tel Türü: 7 Telli, 41 AWG Litz
Döngü Koruması: Elektrostatik Kalkan
Kablolama Direnci: 10Ω (nominal)
Kablo Endüktansı: 340 µH (nominal)
Maksimum Giriş Akımı: N/A
Konektörler: BNC (dişi)
Teknik Özellikler: MIL-STD-461, RE101, FCC Bölüm 15 ve 18 KDB
Ağırlık: 0,84 lbs. (0,38 kg)
