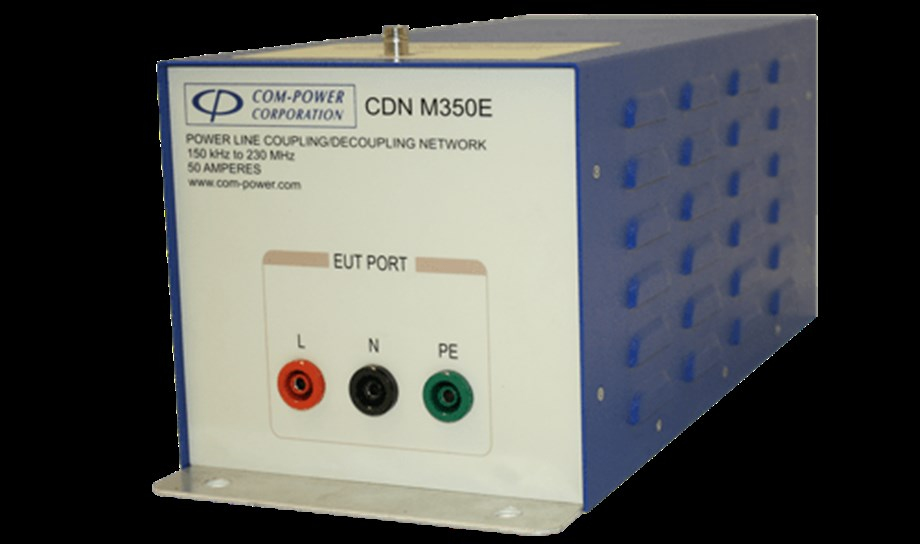

Güç Hatları için 50 Amper CDN CDN-M350E Kuplaj/Dekuplaj Ağı, IEC 61000-4-6 ve CISPR 16-1-2 uyarınca iletilen bağışıklık testi için özel olarak üç iletkenli güç kablosu kullanılarak tasarlanmıştır. Bozucu sinyaller her bir iletkene ayrı ayrı bağlanır. CDN-M350E 50 Amper akım değerine sahiptir. Bu Kuplaj Dekuplaj Ağı 150 kHz - 230 MHz frekans aralığını kapsar.

Frekans aralığı: 150 MHz ila 230 MHz
CISPR 16-1-2 gereksinimlerini karşılar
50 Amper'e kadar AC akım işleme
Bireysel kalibrasyon
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6, CISPR 16-1-2
Uygulama: Üç iletkenli güç kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
EUT/AE Portları için I/O derecelendirmesi: 250 VAC, 350 VDC
Maksimum Giriş Gerilimi: 40 V (Maks)
Uygulama: Üç telli güç kabloları
Akım Değeri: 50 Amper AC / 35 Amper DC
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
I/O Bağlantısı: Örtülü kılıflı 5,2 mm banana soketler
Ortak Mod Empedansı
150 kHz - 24 MHz: 150Ω ± 20Ω
24 MHz - 80 MHz: 150Ω + 60Ω / - -45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - -60Ω
Gerilim Bölme Faktörü: 9,5 dB +4,5 / -0,5
Boyutlar 7 x 7 x 16
