Teknik Döküman

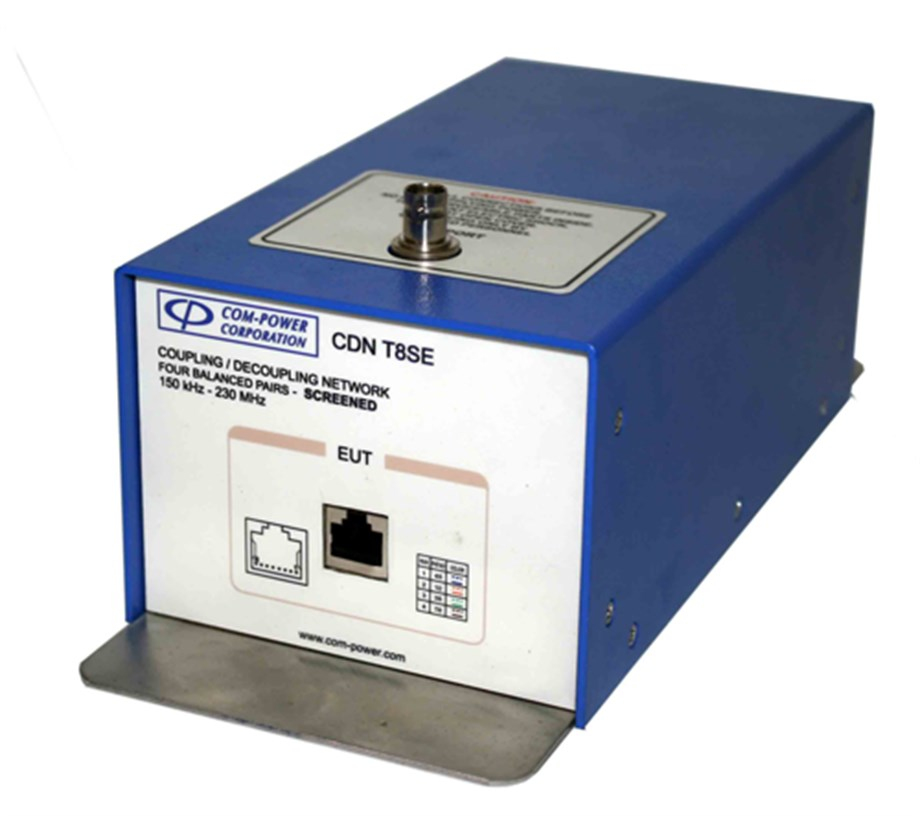

CDN-T8SE, dört adede kadar dengeli çifte sahip blendajlı (veya ekranlı) hatlara sahip cihazlarda yürütülen emisyonlar veya bağışıklık testleri için kullanılır. CDN-T8SE'nin EUT ve AE bağlantı noktalarına yönelik sinyal/telekom bağlantı noktaları korumalı RJ45 yuvaları ile donatıldığında kullanılır. RF giriş/çıkış bağlantı noktası ağın üst tarafında bulunur ve dişi BNC tipi bir konektörle donatılmıştır. Ağın dış yüzeyi


Frekans Aralığı: 150 kHz ila 30 MHz (emisyonlar için - ISN olarak) 150 kHz ila 230 MHz (bağışıklık için - CDN olarak)
Ekranlı Hatlar (dört dengeli çifte kadar)
CISPR 16-1-2, CISPR 22/32 (EN 55022/32) ve IEC 61000-4-6 standartlarını karşılar
Bireysel Kalibrasyon Dahil

Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: Dört ekranlı, dengeli çift
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 124 V AC / 125 V DC (Hattan Toprağa)
Akım Değeri: 1,5 Amp (Maks)
AE ve EUT Bağlantıları: 50 Ohm Dişi BNC
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +1,5/ -0,5
Ortak Mod Bozulmasının Ayrıştırılması:
150 KHz ≥ 45dB (RF/AE)
500 KHz ≥ 50dB (RF/AE)
230 MHz ≥ 50dB (RF/AE)
Boyutlar: 8,5 x 4,5 x 3,5 inç veya 21,5 x 11,4 x 8,8 cm
Ağırlık: 2 lbs. veya 0,9 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-T8SE kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörü
