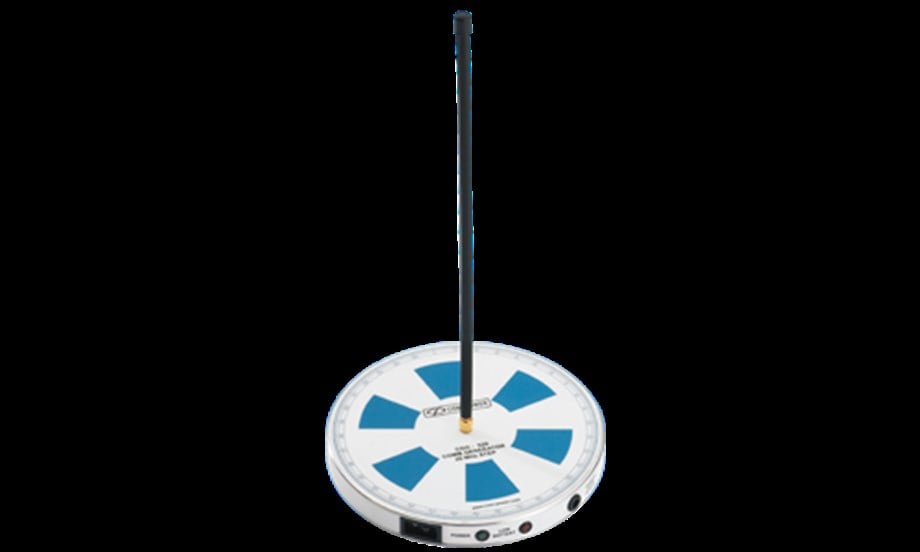

Comb Generators Model CGO-520, hızlı EMC saha testi için geniş bantlı bir EMC referans sinyal kaynağıdır. Sinyalleri 20 MHz frekans adımlarında 4,5 GHz'e kadar yayar. EMC laboratuvarları, yayılan emisyon test sahalarını, cihazlarını ve aksesuarlarını yılda en az bir kez kalibre eder. Kalibrasyon prosedürleri ayrıntılı ve zaman alıcıdır. Ancak kalibrasyon, kalibrasyon periyodu arasında hasarlı alıcılar, kopuk kablolar, zayıf bağlantılar, kötü anten vb. gibi ekipman arızalarını engellemez. Tarak Jeneratörünün geniş bantlı yayılan çıkışında düzenli olarak birkaç frekansın izlenmesi, tüm kurulumu hızlı ve verimli bir şekilde doğrulayabilir. Test kurulumundaki herhangi bir potansiyel sorun, hatalı sonuçlara neden olmadan önce tespit edilebilir. Şarj edilebilir bir NimH pil paketi ile çalışır. Daha düzgün yayılan çıkış için dairesel şekle sahiptir. İki adet çıkarılabilir anten ile birlikte verilir.

Hızlı, Test Öncesi Saha Doğrulamaları
Geniş Frekans Aralığı 20 MHz ila 4,5 GHz
Pille Çalışır - Uzatılmış Pil Ömrü şarj başına >18 saat çalışır
Otomatik Düşük Akü Voltajı Kapatma
Kararlı RF Çıkışı
Üç Yıl Garanti

Kullanım Amacı: Yayılan Referans Sinyal Kaynağı (OATS, SAC, FAC, vb. için)
Frekans Aralığı: 20 MHz ila 4,5 GHz
Frekans Adım Boyutu: 20 MHz
Frekans Kararlılığı: 20 ppm
Genlik Kararlılığı: ± 0,1 dB
Zaman Kararlılığı: 12 ay boyunca <1 dB
Şarj Adaptörü Çıkışı: 6 VDC (regüle edilmemiş), 500 mA Pil Tipi 6V NiMH, 1 Ah
Pil Çalışması: >18 Saat Tipik (tam şarjlı pil)
Harici LED Göstergeleri: Pil Düşük, Güç Açık Anten Tipi (2) Tek Kutuplu (2 inç ve 12 inç)
Jeneratör Boyutları: 7 inç x 1 inç (17,8 cm x 2,5 cm)
Ağırlık: 1,5 lbs (0,7 kg)
