Teknik Döküman

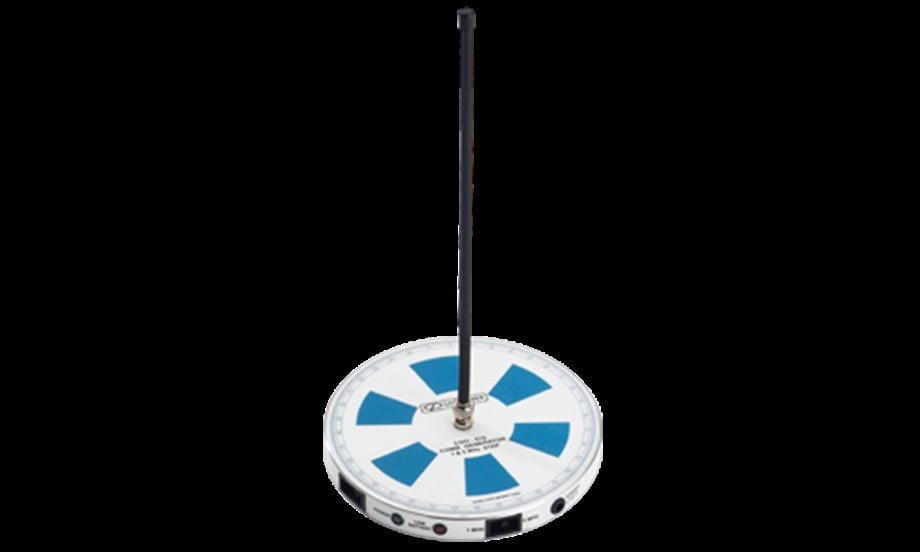

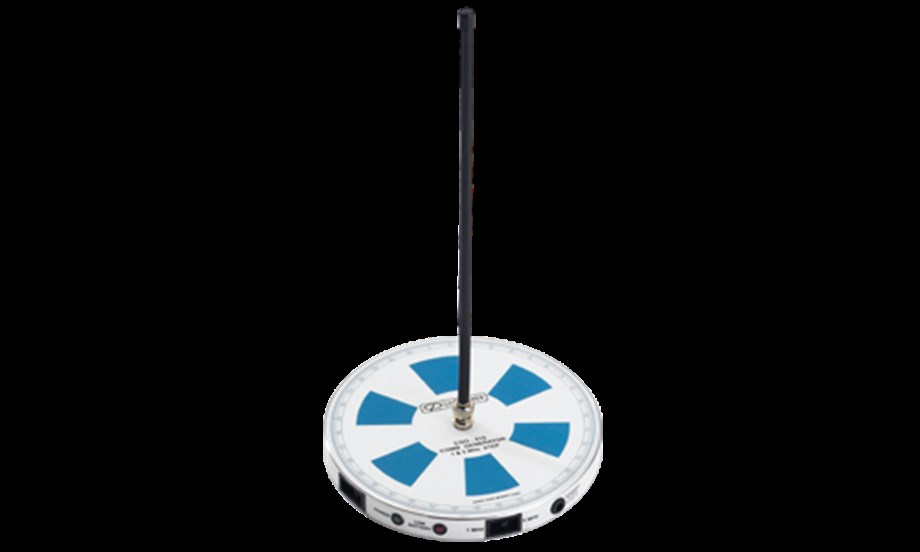

Com-Power CGO-515 Tarak Jeneratörü, hızlı EMC saha testi için geniş bantlı bir EMC sinyal kaynağıdır. Kullanıcı tarafından seçilebilen 1 veya 5 MHz frekans adımlarında 1500 MHz'e kadar sinyal yayar. EMC laboratuvarları, yayılan emisyon test sahalarını, cihazlarını ve aksesuarlarını yılda en az bir kez kalibre eder. Kalibrasyon prosedürleri ayrıntılı ve zaman alıcıdır. Ancak kalibrasyon, hasarlı alıcılar, bozuk kablolar, zayıf bağlantılar, kötü anten vb. gibi kalibrasyon dönemi arasındaki ekipman arızalarını engellemez. Tarak Jeneratörünün geniş bantlı yayılan çıkışında düzenli olarak birkaç frekansın izlenmesi, tüm kurulumu hızlı ve verimli bir şekilde doğrulayabilir. Test kurulumundaki herhangi bir potansiyel sorun, hatalı sonuçlara neden olmadan önce tespit edilebilir. Şarj edilebilir bir NimH pil paketi ile çalışır. Daha düzgün yayılan çıkış için dairesel şekle sahiptir. Bir adet çıkarılabilir anten, pil şarj adaptörü ve özel ahşap saklama kutusu ile birlikte verilir.


Hızlı, Test Öncesi Saha Doğrulamaları
Geniş Frekans Aralığı 1 MHz ila 1,5 GHz
Pille Çalışır - Uzatılmış Pil Ömrü şarj başına >18 saat çalışır
Otomatik Düşük Akü Voltajı Kapatma
Kullanıcı tarafından seçilebilir Çıkış Frekansı/Adım Boyutu
Üç Yıl Garanti

Kullanım Amacı: Yayılan Referans Sinyal Kaynağı (OATS, SAC, FAC, vb. için)
Frekans Aralığı: 1 MHz ila 1,5 GHz
Frekans Adım Boyutu: 1 MHz veya 5 MHz (kullanıcı tarafından seçilebilir)
Frekans Kararlılığı: 20 ppm Genlik Kararlılığı ± 0,1 dB
Zaman Kararlılığı: 12 ay boyunca <1 dB
Şarj Adaptörü Çıkışı: 6 VDC (regüle edilmemiş), 500 mA
Akü Tipi: 6V NiMH, 1 Ah
Pil Çalışması: >18 Saat Tipik (tam şarjlı pil)
Harici LED Göstergeleri: Pil Düşük, Güç Açık
Anten Tipi: (2) Tek Kutuplu (5 inç & 12 inç)
Jeneratör Boyutları: 7 inç x 1,2 inç (17,8 cm x 3 cm)
Ağırlık: 1,5 lbs (0,7 kg)
