Teknik Döküman

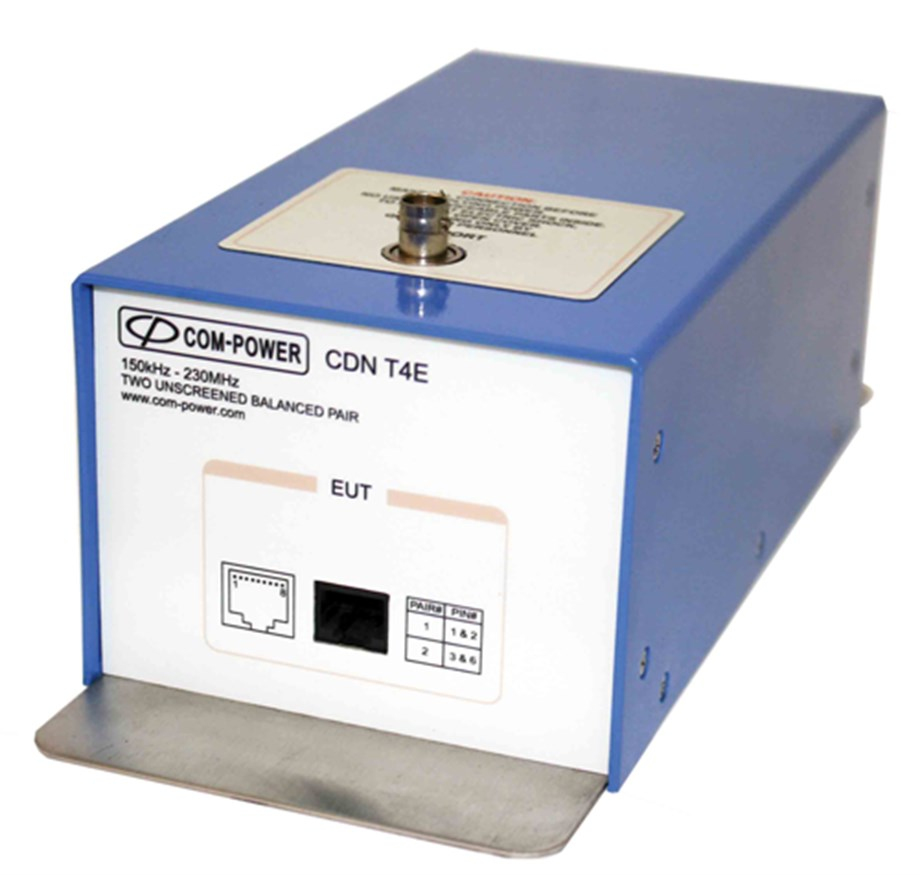

Ethernet gibi Telekomünikasyon için iki ekransız, dengeli çift, IEC/EN 61000-4-6 uyarınca iletilen bağışıklık için CDN-T4E gerektirir. Hem EUT hem de AE bağlantısı için RJ45 konektörlere sahiptir. CDN-T4E 2 Ampere kadar akım taşıyabilir. RF bozulma sinyali bağlantı portu dişi BNC'dir. 40V'a kadar RF Giriş Voltajını işleyebilir. CDN'nin alt yüzeyi kolay ve etkili topraklama için boyanmamıştır. Bu Kuplaj Dekuplaj Ağı CDN-T4E ayrı ayrı kalibre edilmiştir ve EMC testi için IEC 61000-4-6 ve CISPR 16-1-2'de yer alan gerekliliklere tamamen uygundur.


Frekans Aralığı 150 kHz ila 230 MHz
IEC / EN 61000-4-6 için tasarlanmıştır
İki ekransız, dengeli çift
Bireysel kalibrasyon dahildir
Üç Yıl Garanti

Ürün Adı: Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: İki ekransız, dengeli çift
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 124 V AC / 125 V DC (Hattan Toprağa)
Akım Değeri: 2 Amper (Maks)
AE ve EUT Bağlantıları: RJ 45
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +4 / -1
Ortak Mod Bozulmasının Ayrıştırılması:
150 KHz ≥ 45dB (RF/AE)
500 KHz ≥ 50dB (RF/AE)
230 MHz ≥ 50dB (RF/AE)
Boyutlar: 8,5 x 4,5 x 3,5 inç veya 21,5 x 11,4 x 8,8 cm
Ağırlık: 5 lbs. veya 2,3 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-T4/T8 kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
