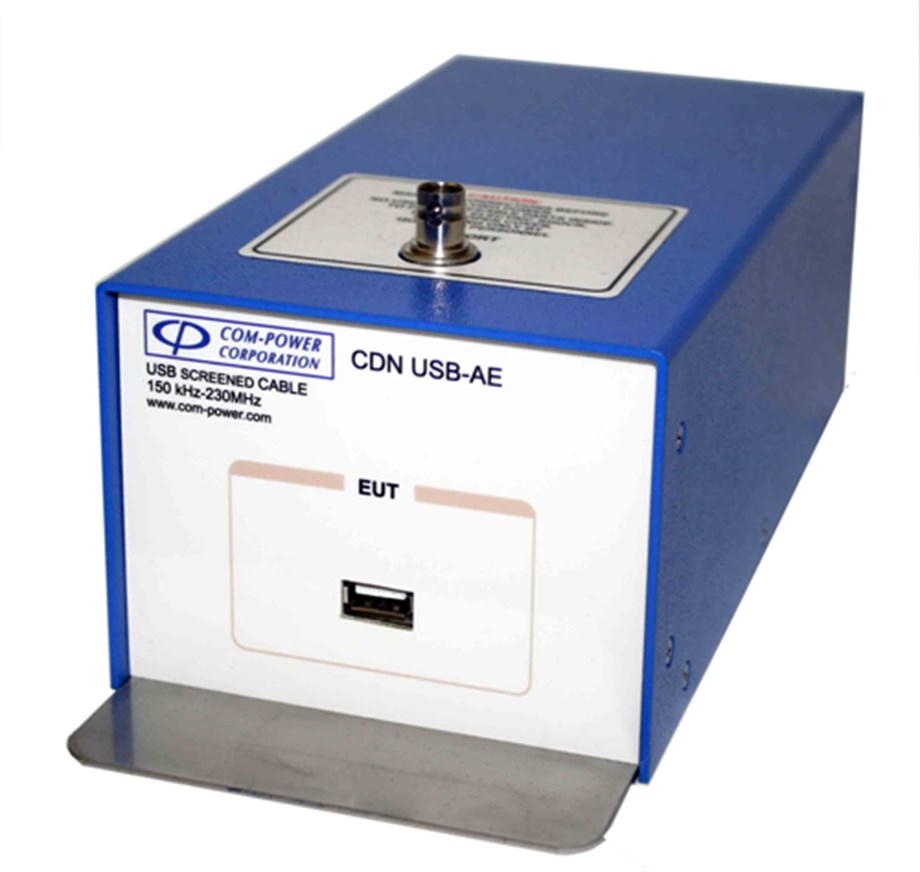

USB Tip A konektörleri kullanan ürünler test için CDN-USB-AE'yi kullanabilir EUT tarafında bir USB tip A ve AE tarafında USB Tip B vardır. Com-Power CDN-USB-AE 1 Amp akıma kadar çalışabilir. RF gürültülü sinyal bağlantı portu dişi BNC'dir. 40V'a kadar RF Giriş Voltajını kaldırabilir-Power CDN-USB-AE, IEC/EN 61000-4-6 ve CISPR 16-1-2'ye göre iletilen bağışıklık için ürünü test etmek üzere tasarlanmış Kuplaj / Dekuplaj Ağları serisinin bir üyesidir. CDN'nin alt yüzeyi, EMC testi sırasında kolay ve etkili topraklama için boyanmamıştır. Com-Power CDN-USB-AE ayrı ayrı kalibre edilmiştir. Tüm Com-Power CDN'leri ayrı olarak veya CIS serisi iletilen bağışıklık test sisteminin bir parçası olarak satın alınabilir.


Frekans aralığı 150 MHz ila 230 MHz
CISPR 16-1-2 gereksinimlerini karşılar
A tipi konektörlü USB kabloları
Bireysel kalibrasyon
Üç Yıl Garanti

Ürün Adı: Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: A tipi konektörlü USB kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 30 V AC / 30 V DC (Hattan Toprağa)
Akım Değeri: 1 Amp (Maks)
AE ve EUT Bağlantıları: EUT: Tip A, AE: Tip B
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +2 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 50dB (EUT/AE)
Boyutlar: 8,5 x 4,5 x 3,5 inç veya 21,5 x 11,4 x 8,8 cm
Ağırlık: 2 lbs. veya 0,9 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-USB-AE kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
