Teknik Döküman

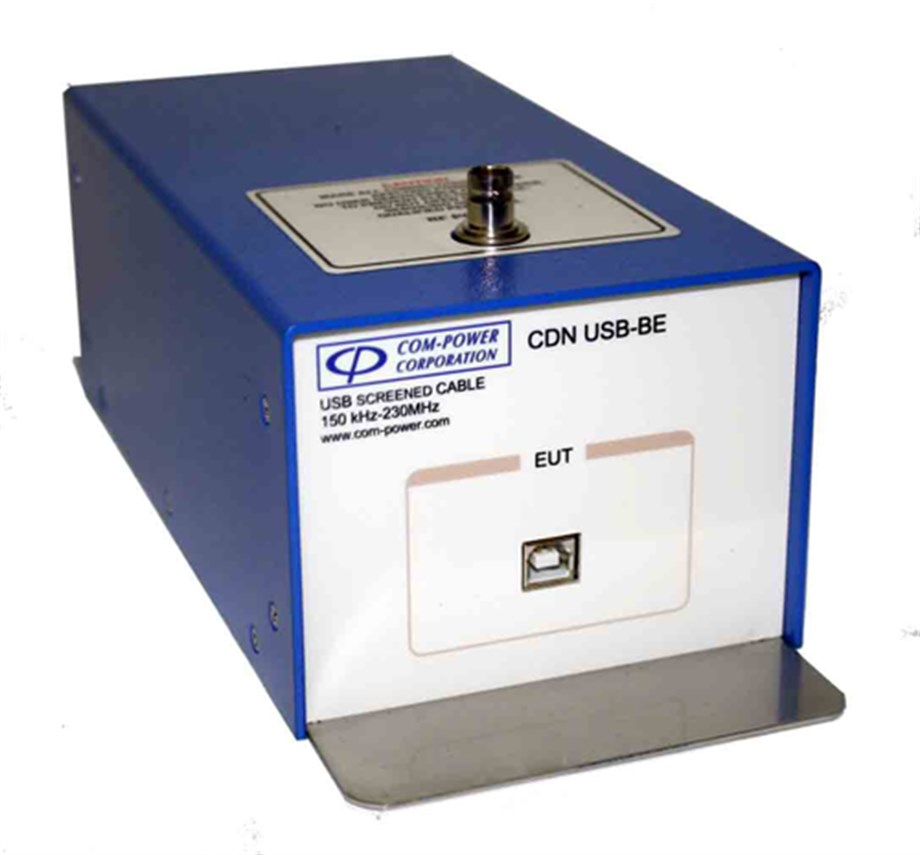

İletişim için USB Tip B kablosu olan ekipmanlar için kullanılır. EUT tarafında USB Tip B ve AE tarafında USB Tip A vardır ve 1 Amp'a kadar akım işleyebilir. RF bozucu sinyal bağlantı portu dişi BNC'dir ve 40V'a kadar RF Giriş Voltajını işleyebilir. Sadece IEC/EN 61000-4-6 uyarınca iletilen bağışıklık için ürünü test etmek üzere tasarlanmıştır. CDN-USB-BE, CDN'nin alt yüzeyinin kolay ve etkili topraklama için boyanmadığı ürünleri test etmek için tasarlanmıştır. Com-Power CDN-USB-BE, IEC 61000-4-6 ve CISPR 16-1-2'de yer alan gerekliliklere tamamen uygundur. Com-Power CDN'ler ayrı olarak veya ACS serisi güç amplifikatörü ve test için gerekli tüm aksesuarları içeren önceden paketlenmiş çözüm olan CIS serisi iletilen bağışıklık test sisteminin bir parçası olarak satın alınabilir. Com-Power CDN-USB-BE ayrı ayrı kalibre edilir.


Frekans aralığı 150 MHz ila 230 MHz
CISPR 16-1-2 gereksinimlerini karşılar
B tipi konektörlü USB kabloları
Bireysel kalibrasyon
Üç Yıl Garanti

Ürün Adı: Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: B tipi konnektörlü USB kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 30 V AC / 30 V DC (Hattan Toprağa)
Akım Değeri: 1 Amp (Maks)
AE ve EUT Bağlantıları: EUT: Tip B, AE: Tip A
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +2 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 50dB (EUT/AE)
Boyutlar: 8,5 x 4,5 x 3,5 inç veya 21,5 x 11,4 x 8,8 cm
Ağırlık: 2 lbs. veya 0,9 kg
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
ADA-USB-BE kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörler
TEP-050 50 Ω Terminatör
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
