Teknik Döküman

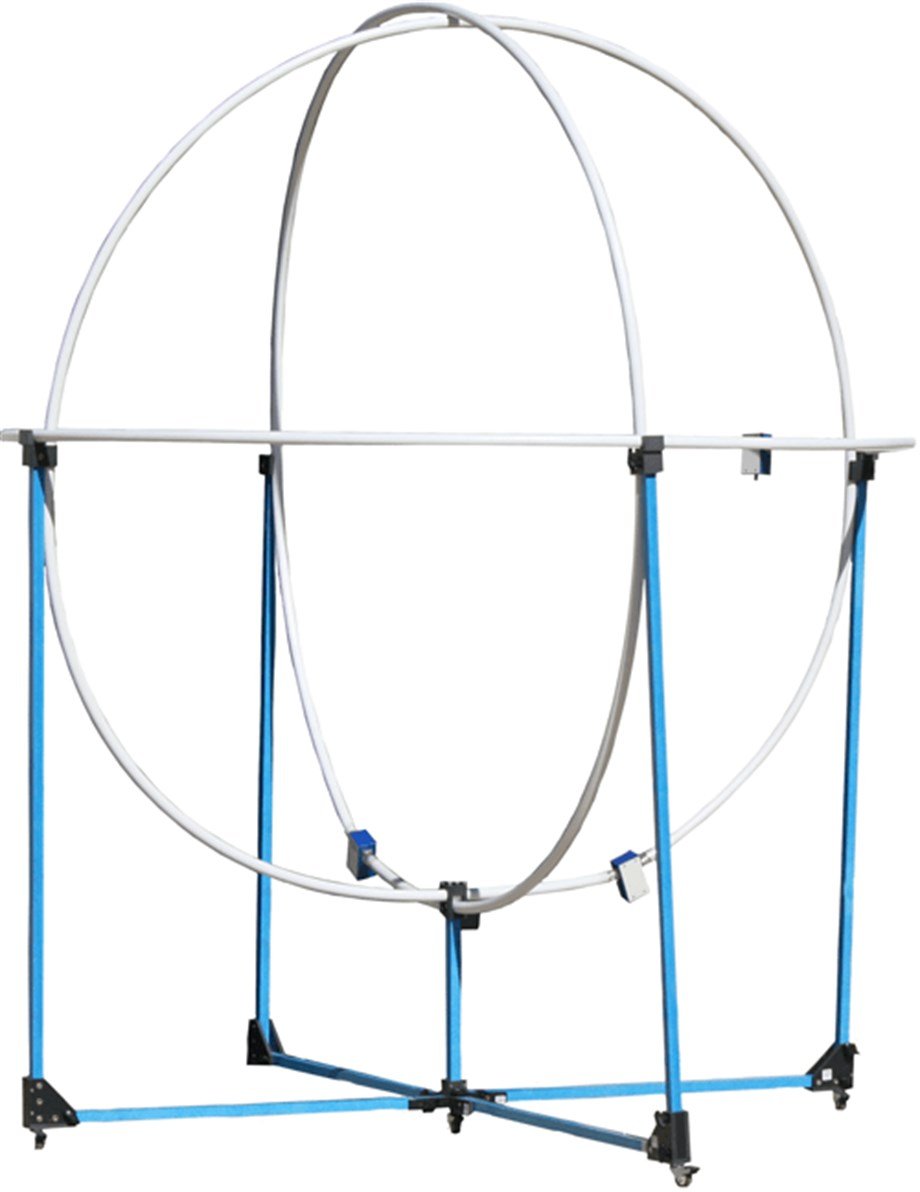

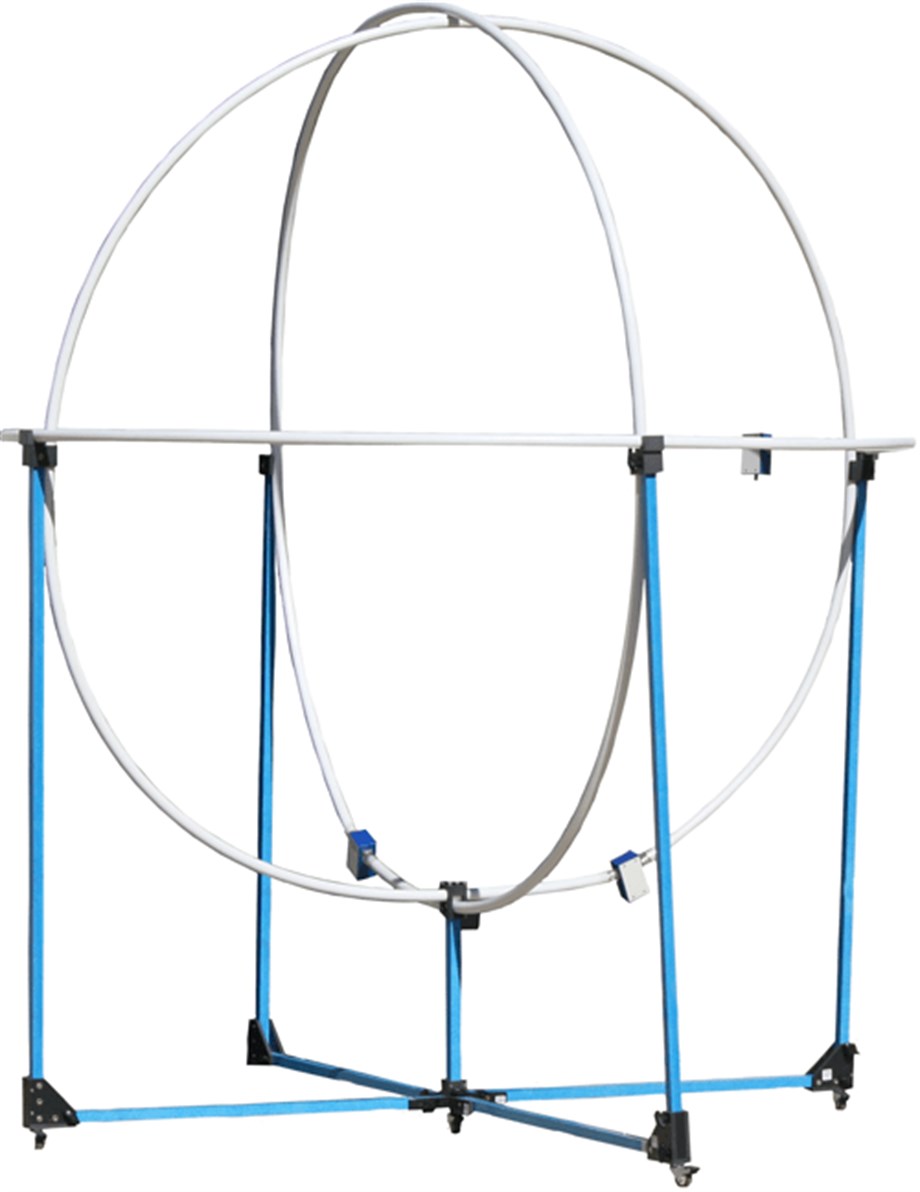

ALT-930-2M Van Veen/Bergervoet prensibine dayanan üçlü bir büyük döngü anten sistemidir (LAS). Çalışma frekansı 9kHz ile 30 MHz arasındadır. Döngüler 2m çapındadır ve en alt noktası yerden 0,5m yüksektedir. Döngü destek yapısının kurulumu çok kolaydır ve tekerlek tabanı ile taşınması çok uygundur. Üç döngü, üç akım transformatörü ve bir uzak anten anahtarı (RAS-930) içeren eksiksiz bir 3 eksenli anten sistemidir. Her döngü kendi akım trafosu üzerinden uzak anten anahtarına bağlanır. Anahtarın çıkışı herhangi bir EMI ölçüm cihazına bağlanabilir. Her bir döngünün performansı (akım trafosu dahil)


Frekans aralığı: 9 kHz ila 30 MHz
CISPR 15 (EN55015) / CISPR 16-1-4 ile Tam Uyumlu
Kurulumu kolay ve mobil
Döngü seçimi için uzaktan erişim kontrolü
CISPR 16-1-4 uyarınca bireysel kalibrasyon
Üç yıl standart garanti

Frekans aralığı: 9 kHz ila 30 MHz
Anten faktörü: Tipik +10 ila -25 dBΩ (CISPR 16-1-4/CISPR 15 ile uyumlu)
RF konektörü (Akım trafosu ve Uzaktan kumanda anahtarı): N (dişi)
Teknik Özellikler: CISPR 16-1-4, CISPR 15, EN 55015 ile tam uyumlu
Döngüler: Üç bağımsız döngü, 2 metre çap
Boyutlar (monte edilmiş): 2,6 x 2,1 x 2,1 metre (Y x G x D)
Döngü Malzemesi: PEX
Destek Malzemesi: FRP
Giriş empedansı: 50 Ω
Uzaktan erişim anahtarı güç kaynağı: 6 Vdc
