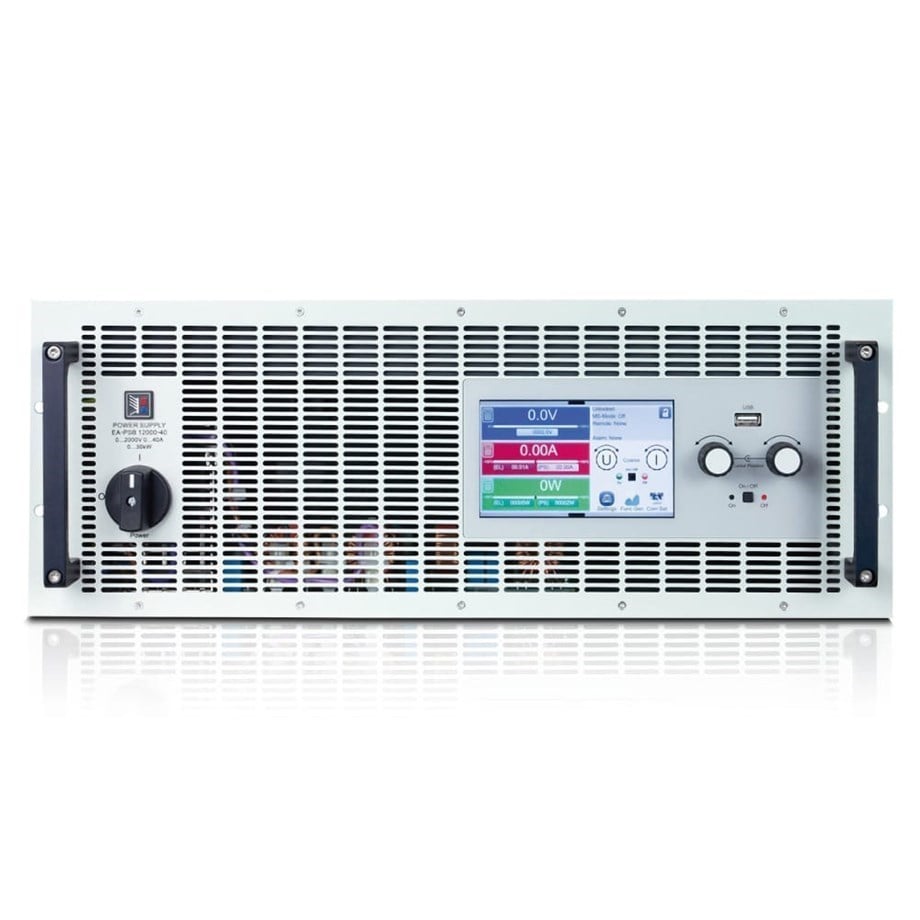

EA Elektro Automatik PSI 10500-180 4U, 0...500V, 0...180A, 30kW, Programlanabilir yüksek verimli DC Güç Kaynağı


Ana Özellikler:

- 380 V, 400 V veya 480 V şebekelerde çalışmak için geniş aralıklı 342...528 V AC besleme
- US 208 V modelleri mevcuttur
- %95,5'e kadar yüksek verim
- Çıkış gücü değeri: Cihaz başına 30 kW, 1920 kW'a kadar genişletilebilir
- Çıkış voltajları: 60 V'dan 2000 V'a kadar
- Çıkış akımları: 40 A'dan 1000 A'ya kadar
- Esnek, güç ayarlı çıkış aşaması
- Çeşitli koruma devreleri (OVP, OCP, OPP, OTP)
- Değerler, durum ve bildirimler için ekranlı 5" TFT dokunmatik panel
- Otomatik algılama ile uzaktan algılama
- Galvanik olarak izole edilmiş arayüzler (USB, Ethernet, analog)
- EN 50530 dahil olmak üzere fotovoltaik dizi simülasyonlu entegre fonksiyon üreteci
- İç direnç simülasyonu ve regülasyonu
- SELV'ye uygun 60 V modeller
- Deşarj devresi (Uout < 10 s'de 60 V≤)
- İsteğe bağlı, dijital arayüz modülleri
- SCPI ve ModBus RTU/TCP komut seti
- LabView VI'lar ve Windows için kontrol yazılımı

Genel

EA-PSI 10000 serisinin yeni yüksek verimli laboratuvar güç kaynakları, EA-PSI 9000 3U serisinin bir güç uzantısıdır ve sadece 1 ekstra birim yükseklikte iki kat daha fazla güç sunar. Bu, EA-PSI 9000 3U ve 30 kW güce kıyasla 2U veya üçte bir alan tasarrufu sağlar.
Ayrıca genişletilmiş master-slave veri yolu artık 1920 kilowatt'a kadar toplam güç sağlayabilen bir sistemde 64 birime kadar paralel çalışmaya izin veriyor.

Tüm modeller standart versiyonlarında birden fazla işlev ve özellik sunar. Kullanıcı dostu, etkileşimli menü navigasyonu, bu ekipmanın kullanımını son derece kolay ve en etkili hale getirir.
Kullanıcı ve süreç profilleri düzenlenebilir, kaydedilebilir ve arşivlenebilir, böylece bir testin veya başka bir uygulamanın tekrarlanabilirliği iyileştirilir. Daha da yüksek çıkış gücü elde etmek için, 15U'dan 47U boyutuna kadar kabinler kullanıcının gereksinimlerine uyacak şekilde yapılandırılabilir.

AC beslemesi
Tüm modellerde aktif bir Güç Faktörü Düzeltme devresi bulunur ve tipik dünya çapında 380 V, 400 V ve 480 V şebeke voltajlarını kapsayan 342...528 V üç fazlı ile çalışan geniş bir AC girişi sunar.

Otomatik aralıklı güç aşaması

Tüm modeller, her zaman ayarlanabilir güç seti değeri veya nominal güçle sınırlı, daha düşük çıkış akımında daha yüksek bir çıkış voltajı veya daha düşük çıkış voltajında daha yüksek bir çıkış akımı sağlayan esnek bir otomatik aralıklı çıkış aşaması ile donatılmıştır. Bu nedenle, sadece bir ünitenin kullanılmasıyla çok çeşitli uygulamalar zaten kapsanabilir.


DC çıkışı

0...60 V ile 0 arasındaki DC gerilimleri... 2000 V, 0...40 A ile 0...1000 A arasındaki akım değerleri, tüm standart modeller için 0...30kW güç derecesi ile birlikte sunulurken, US 208 V modelleri 0...15 kW ile derecelendirilmiştir. DC çıkış terminali arka panelde bulunur.


Deşarj devresi
Nominal çıkış voltajı 200 V veya daha yüksek olan modeller, çıkış kapasitörleri için bir boşaltma devresi içerir. Yüksüz veya düşük yük durumlarında, DC çıkışı kapatıldıktan sonra tehlikeli çıkış voltajının 60 V DC'nin altına düşmesini sağlar. Bu değer, insan güvenliği için tehlikeli voltajlar için sınır olarak kabul edilir.

Koruyucu özellikler
Bağlı ekipmanın korunması için, bir aşırı gerilim koruma eşiği (OVP) ve ayrıca aşırı akım (OCP) ve aşırı güç (OPP) için bir tane ayarlamak mümkündür.
Bu eşiklerden birine herhangi bir nedenle ulaşılır ulaşılmaz, DC çıkışı derhal kapatılacak ve ekranda ve arayüzler üzerinden bir durum sinyali üretilecektir. Ayrıca, cihaz aşırı ısınırsa DC çıkışını kapatacak bir aşırı sıcaklık koruması vardır.

Analog arayüz
Cihazın arkasında galvanik olarak izole edilmiş bir analog arayüz terminali vardır. Voltajı, akımı, gücü ve direnci %0...100'den 0 V'luk kontrol voltajları ile ayarlamak için analog girişler sunar. 10 V veya 0 V... 5 V. Çıkış voltajını ve akımını mon-itor etmek için, 0 V'luk analog çıkışlar vardır ... 10 V veya 0 V... 5 V. Ayrıca, cihaz durumunu kontrol etmek ve izlemek için çeşitli giriş ve çıkışlar mevcuttur.
