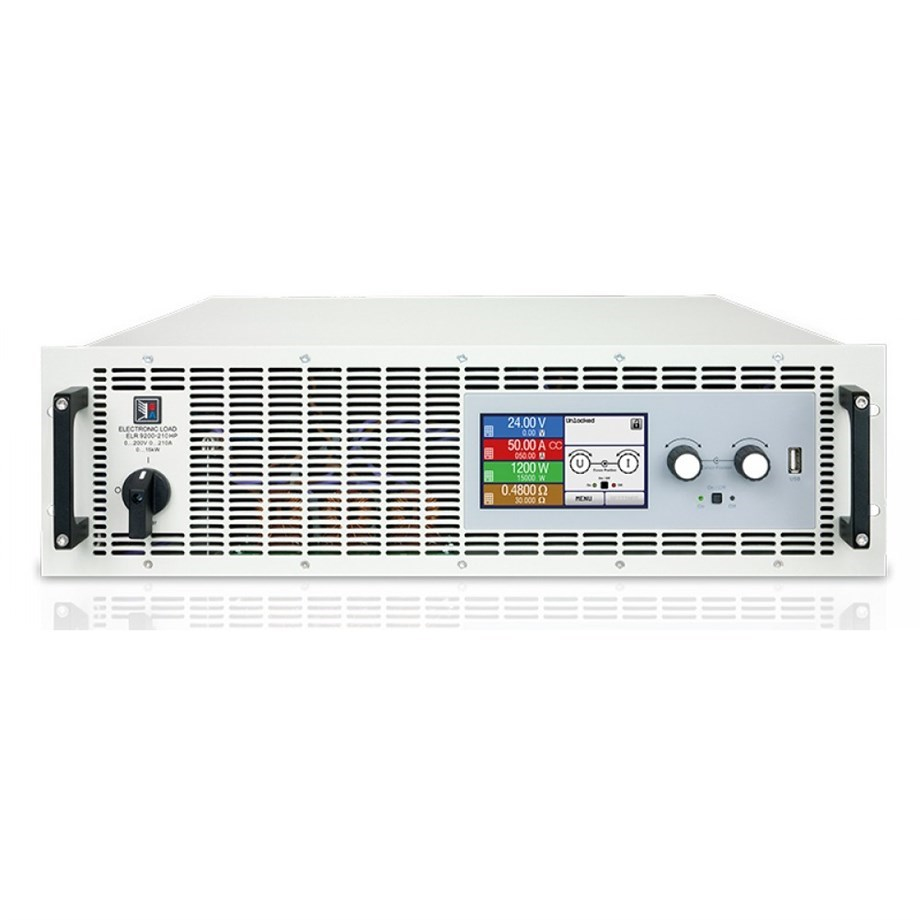

Elektro Automatik EA-ELR 9750-40 HP programlanabilir elektronik DC yükleri enerji geri kazanımlı. Ayarlanabilir: 0-10 kW, 0-750V, 0-40A, 0.6-1100Ω. % 94.50 verimliliğe ve yaklaşık 25 kg (55.1 lb) ağırlığa sahiptir.
Elektro Automatik ELR 9000 HP Ana Özellikler:
- 342...528 V için AC geniş aralıklı giriş
- Tedarik edilen DC enerjinin yerel şebekeye enerji geri kazanımı
- Galvanik olarak izole edilmiş DC girişi
- Ünite başına 15 kW'a kadar giriş gücü değerleri, 450 kW'a kadar genişletilebilir
- 1500 V'a kadar giriş voltajları
- Birim başına 510 A'ya kadar giriş akımları
- FPGA tabanlı dijital kontrol
- Çok dilli TFT dokunmatik panel
- Kullanıcı profilleri, gerçek fonksiyon üreteci
- Galvanik olarak izole edilmiş analog ve USB arayüzü
- Paralel bağlantı için Master-slave veri yolu
- İsteğe bağlı, dijital, tak ve çalıştır arayüzleri veya alternatif olarak monte edilmiş GPIB portu
- SCPI komut dili ve ModBus RTU
- LabView desteği
Genel
EA-ELR 9000 HP olarak adlandırılan şebekeye enerji geri kazanımlı yeni elektronik DC yük serisi, EA-ELR 9000 serisinin bir ilerlemesidir. 380 V, 400 V veya 480 V üç fazlı besleme ile endüstriyel şebekelerde çalışma için daha geniş bir AC giriş aralığı sunar.
Ayrıca, tüm modeller daha yüksek bir güç derecesi sunar ve 0...360 V için yeni bir voltaj sınıfı vardır. Bazı yüksek voltajlı modellerin yalıtımı da geliştirilmiştir.
Enerji geri kazanım fonksiyonu, tedarik edilen DC enerjisini senkron bir sinüs akımına dönüştürür ve yerel şebekeye geri besler, normal ısı dağılımını minimuma indirir ve aynı zamanda enerji maliyetlerinden tasarruf sağlar. Büyük renkli TFT dokunmatik panel, diğer üreticilerin elektronik yük serilerine kıyasla farklı ve sezgisel bir manuel çalışma türü sunar.
Güç değerleri, voltajlar, akımlar
Mevcut voltaj aralığı portföyü 0...80 V DC'li modellerden 0...1500 V DC'li modellere kadar uzanır. Sadece bir ünite ile 510 A'ya kadar giriş akımları mevcuttur. Seri, tek cihazlar için sadece 3U'da 5 kW, 10 kW veya 15 kW olmak üzere üç güç sınıfı sunar ve bu da önemli ölçüde yüksek bir toplam akım için kabinlerde 480 kW'a kadar uzatılabilir.
