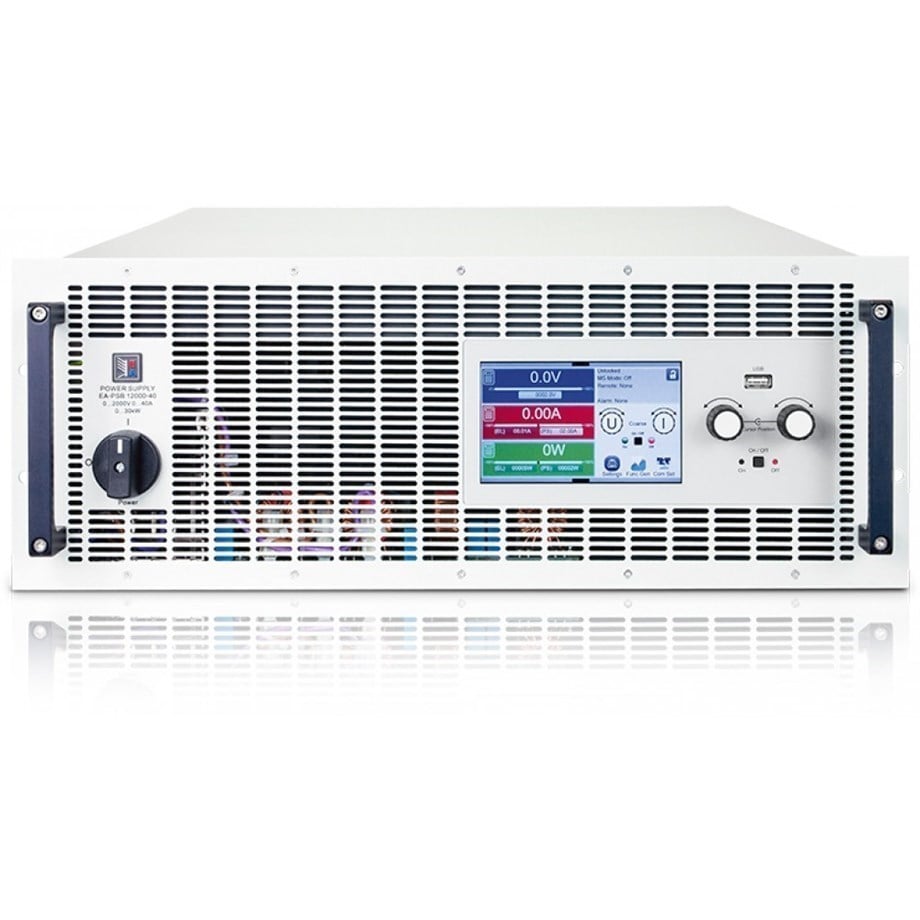

Elektro Automatik PSB 10750-120 4U Programmable, Bi-directional DC Source with adjustment from: 0-750V , 0-120A , 0-30kW

Elektro Automatik PSB 10000 4U Main Specifications:
- Wide range 342...528 V AC supply for operation on 380 V, 400 V or 480 V grids
- Bidirectional device - power supply and electronic load in one
- Energy recovery with high efficiency
- Power rating: 30 kW per device, expandable up to 1080 kW
- Flexible, power regulated DC<->AC stage
- Various protection circuits (OVP, OCP, OPP, OTP)
- 5"" TFT touch panel with display for values, status and notifications
- Remote sensing with automatic detection
- Galvanically isolated interface (USB, Ethernet, analog)
- Integrated function generator
- Battery test, MPP tracking simulation, PV simulation according to EN 50530
- Optional, digital interface modules
- SCPI and ModBus RTU command set
- LabView VIs and control software for Windows

Genel

EA-PSB 10000 serisinin yeni çift yönlü güç kaynakları, küçük bir alanda çok fazla güç tüketiyor: Sadece 4 birim yükseklikte (4U) 30 kW. EA-PSB 9000 3U serisi ile karşılaştırıldığında, 30 kW nominal güç göz önüne alındığında 2U veya üçte bir alan tasarrufu sağlar. Ayrıca iki cihazı bir arada birleştirir: bir güç kaynağı (kaynak) ve enerji geri kazanımlı bir elektronik yük (lavabo). Bu iki özelliğe dayanarak, cihazlar standart olarak iki kadranlı çalışma işlevselliğini sunar.Dahili elektronik yük, DC terminalindeki kaçınılmaz kapasitansı boşaltarak yüksek voltaj dinamiği sağlar. Bağlı bir kaynak için, cihazlar enerji geri kazanım özelliğine sahip tam elektronik yüklerdir ve toplam gücü 1,08 megawatt'a kadar olan daha büyük sistemler için idealdir. Kaynak çalışma modunda cihaz, EA- PSI 9000 3U serisindekiler gibi esnek, otomatik aralıklı bir güç kaynağı haline gelir. Her iki cihaz tipinin avantajlarını bir araya getirir ve aynı zamanda ayrı birimlerin ağırlık, alan gereksinimi, maliyetler ve bunları özel test yazılımına uygulama çabası ile ilgili dezavantajlarını ortadan kaldırır.

AC beslemesi

Tüm modeller aktif bir Güç Faktörü Düzeltme (PFC) devresi ile donatılmıştır ve 380 V ile 480 V AC arasındaki tipik değerlere sahip üç fazlı bir beslemede çalışmak üzere tasarlanmıştır. Yük çalışması sırasında, de-vice tüketilen DC enerjisini geri kazanır ve yerel güç şebekesine geri besler. Bu, çok fazla enerji maliyetinden tasarruf etmenize yardımcı olur.

Kaynak lavabosu çalışması

Bu cihazların göze çarpan bir özelliği, lavabo olarak da adlandırılan elektronik bir yükün ve kaynak olarak da adlandırılan bir güç kaynağının tek bir ünitede birleşmesidir. Bu, cihazın yalnızca keyfi olarak lavabo veya kaynak olarak çalışamayacağı, bu iki çalışma modu arasındaki geçişin kesintisiz ve zaman kaybı olmadan gerçekleştiği anlamına gelir. Buna iki kadranlı işlem de denir.

Enerji geri kazanımı

Bu cihazların en önemli özelliği, şebekeye bağlıyken AC girişinin, yük çalışması sırasında tedarik edilen DC enerjisinin geri kazanımı için çıkış olarak da kullanılmasıdır ve bu da %95'e varan verimlilikle dönüştürülür. Bu enerji geri kazanımı yöntemi, maliyetleri düşürmeye yardımcı olur ve yalnızca enerjiyi ısıya dönüştüren geleneksel elektronik yükler için gerekli oldukları gibi pahalı soğutma sistemlerinden kaçınabilir. İlke görünümü.
