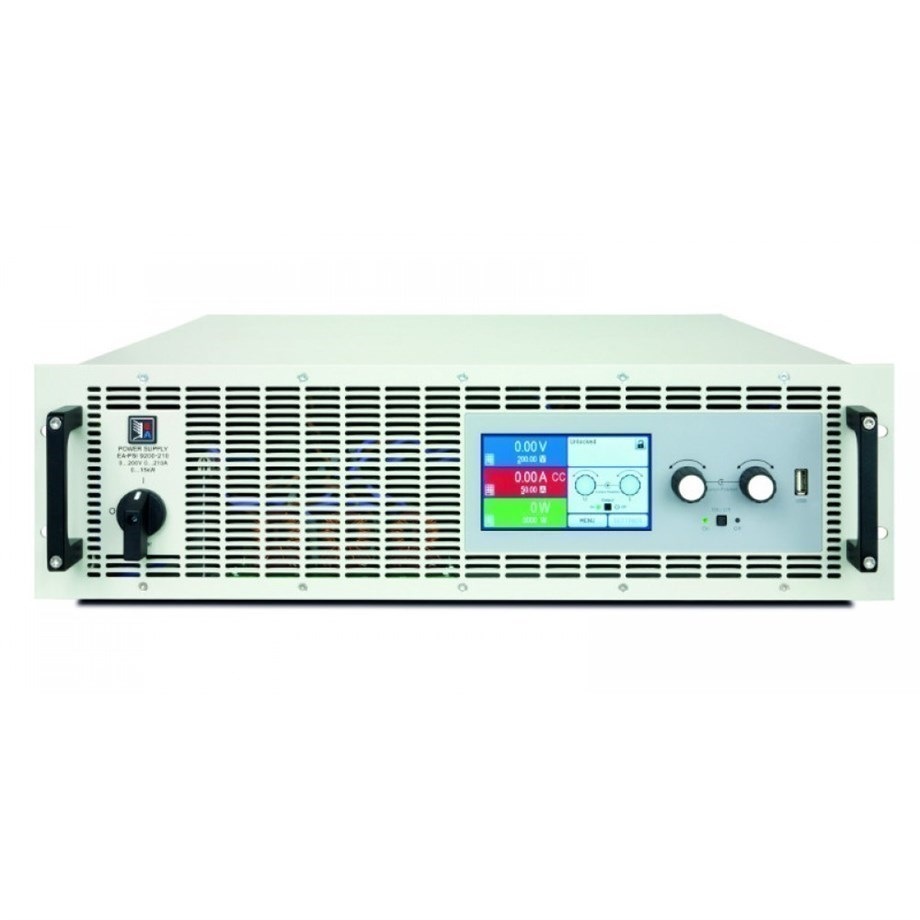

EA-PSI 9000 3U 3.3 KW - 150 KW AĞIR HIZMET TIPI LABORATUVAR DC GÜÇ KAYNAKLARI

- Çok fazlı giriş 340...460 VAC
- %95,5'e kadar yüksek verim
- Çıkış gücü değerleri: 0...3,3 kW, 0...5 kW, 0...6,6 kW, 0...10 kW, 0...15 kW, 150 kW'a kadar genişletilebilir
- Çıkış voltajları: 0...40 V'dan 0...1500 V'a kadar
- Çıkış akımları: 0...30 A'dan 0...510 A'ya kadar
   •0...5100 A'ya kadar genişletilebilir
- Esnek, güç ayarlı çıkış aşaması
- Çeşitli koruma devreleri (OVP, OCP, OPP, OTP)
- Değerler, durum ve bildirimler için ekranlı sezgisel TFT dokunmatik panel
- Otomatik algılama h Galvanik olarak izole edilmiş, analog arayüzlü uzaktan algılama
   • U / I / P 0...10 V veya 0...5 V üzerinden programlanabilir
   • 0...10 V veya 0...5 V üzerinden U / I izleme

- Entegre gerçek fonksiyon üreteci
- Fotovoltaik dizi simülasyonu
- Dahili direnç simülasyonu ve regülasyon h Soğutma için sıcaklık kontrollü fanlar
- SELV'ye göre 40 V modeller (EN 60950)
- USB portu entegre
- IEC 61000-6-2:2006 Sınıf B h için onaylanmış EMC TÜV İsteğe bağlı, dijital arayüz modülleri veya alternatif olarak kurulu IEEE/GPIB portu
- SCPI komut dili desteklenir

Genel
EA-PSI 9000 3U serisinin mikroişlemci kontrollü yüksek verimli laboratuvar güç kaynakları, standart versiyonlarında birden fazla işlev ve özellik sunar. Kullanıcı dostu, etkileşimli menü navigasyonu, bu ekipmanın kullanımını son derece kolay ve en etkili hale getirir.
Kullanıcı ve işlem profilleri düzenlenebilir, kaydedilebilir ve arşivlenebilir, böylece bir testin veya başka bir uygulamanın tekrarlanabilirliği artırılabilir.
Daha da yüksek çıkış gücü elde etmek için, 150 kW'a kadar ve 42U boyutuna kadar kabinler kullanıcının gereksinimlerine uyacak şekilde yapılandırılabilir.

Güç
Tüm modeller, her zaman maksimumsal nominal çıkış gücüyle sınırlı, daha düşük çıkış akımında daha yüksek bir çıkış voltajı veya daha düşük çıkış voltajında daha yüksek bir çıkış akımı sağlayan esnek bir otomatik aralıklı çıkış aşaması ile donatılmıştır. Güç seti değeri bu modellerle ayarlanabilir. Bu nedenle, çok çeşitli uygulamalar zaten tek bir ünitenin kullanılmasıyla kapsanabilir.

Girdi
Cihaz aktif bir Güç Faktörü Düzeltme devresi ile donatılmıştır ve 340 V - 460 V AC ile üç fazlı bir beslemede kullanılmak üzere tasarlanmıştır. Alternatif olarak, 15 kW'lık modeller veya bu modellere dayalı kabinler, talep üzerine 588...796 V AC (artı merkezi nokta) giriş aralığıyla teslim edilebilir.

DC çıkışı
0...40 V ile 0...1500 V arasındaki DC çıkış gerilimleri, 0...40 A ile 0...510 A arasındaki çıkış akımları ve 0...3,3 kW, 0...5 kW, 0...6,6 kW, 0...10 kW veya 0...15 kW çıkış gücü derecelendirmeleri mevcuttur. Çıkış terminali arka panelde bulunur.

Koruyucu özellikler
Bağlı ekipmanın korunması için, bir aşırı gerilim koruma eşiği (OVP) ve ayrıca aşırı akım (OCP) ve aşırı güç (OPP) için bir tane ayarlamak mümkündür.
Bu eşiklerden birine herhangi bir nedenle ulaşılır ulaşılmaz, DC çıkışı derhal kapatılacak ve ekranda ve arayüzler üzerinden bir durum sinyali üretilecektir.
Ayrıca, cihaz aşırı ısınırsa DC çıkışını kapatacak bir aşırı sıcaklık koruması vardır.

Uzaktan algılama
Standart algılama girişi, güç kabloları boyunca belirli bir seviyeye kadar voltaj düşüşlerini telafi etmek için doğrudan yüke bağlanabilir. Algılama girişi yüke bağlıysa, güç kaynağı, yükte doğru gerekli voltajın mevcut olduğundan emin olmak için çıkış voltajını otomatik olarak ayarlayacaktır.

Ekran ve kontroller
Ayar değerleri ve çıkış voltajı, çıkış akımı ve çıkış gücünün gerçek değerleri grafik ekranda açıkça gösterilir. LC ekran dokunmaya duyarlıdır ve cihazın tüm işlevlerini sadece bir parmakla kontrol etmek için sezgisel olarak kullanılabilir.
Ayarlanan gerilim, akım, güç veya direnç değerleri (dahili direnç simülasyonu) döner düğmeler kullanılarak ayarlanabilir veya doğrudan sayısal bir ped aracılığıyla girilebilir.
İstenmeyen işlemleri önlemek için, tüm operasyon kontrolleri kilitlenebilir.

Analog arayüz
Cihazın arkasında galvanik olarak izole edilmiş bir analog arayüz terminali vardır. Voltajı, akımı ve gücü% 0...100'den 0 V'luk kontrol voltajları ile ayarlamak için analog girişler sunar ... 10 V veya 0 V... 5 V.
Çıkış voltajını ve akımını izlemek için, 0 V voltaj aralıklarına sahip analog çıkışlar vardır ... 10 V veya 0 V... 5 V. Ayrıca, cihaz durumunu kontrol etmek ve paralandırmak için çeşitli giriş ve çıkışlar mevcuttur.

Fonksiyon üreteci
Bu serideki tüm modeller, aşağıdaki şekilde gösterildiği gibi tipik fonksiyonlar üretebilen ve bunları çıkış voltajına veya çıkış akımına uygulayabilen gerçek bir fonksiyon üreteci içerir. Jeneratör, cihazın önündeki dokunmatik panel kullanılarak veya dijital arayüzlerden biri üzerinden uzaktan kumanda ile tamamen yapılandırılabilir ve kontrol edilebilir.
Önceden tanımlanmış fonksiyonlar, tam konfigürasyon yeteneği için kullanıcıya Y ofseti, zaman / frekans veya genlik gibi gerekli tüm parametreleri sunar.

Hepsi keyfi jeneratör olarak adlandırılan standart fonksiyonlara ek olarak, bu baz jeneratör, 100 diziye kadar ayrılmış karmaşık fonksiyon kümelerinin oluşturulması ve yürütülmesi için erişilebilir. Bunlar, geliştirme ve üretimde test amacıyla kullanılabilir.
Diziler, ön paneldeki USB bağlantı noktası üzerinden standart bir USB flash sürücüden yüklenebilir ve kaydedilebilir, bu da farklı test dizileri arasında geçiş yapmayı kolaylaştırır.
Aşağıdaki şekil, keyfi jeneratör ile gerçekleştirilebileceği gibi, 40 diziden oluşan karmaşık bir fonksiyonun kurgusal bir örneğini göstermektedir. İşlev, cihazda veya harici olarak oluşturulabilir ve daha sonra yüklenebilir veya kaydedilebilir:

Ayrıca, kullanıcı tarafından tablolar (CSV dosyası) şeklinde tanımlanan ve daha sonra USB sürücüsünden yüklenen UI veya IU gibi diğer işlevleri oluşturmak için kullanılan bir XY üreteci vardır.
Fotovoltaik ile ilgili testler için, bir PV eğrisi oluşturulabilir ve kullanıcı tarafından ayarlanabilen anahtar parametrelerden kullanılabilir. Gelecekteki ürün yazılımı güncellemeleri uygulanarak kullanıcı seçimi için daha da fazla özellik yüklenebilir.

Genişletilebilirlik
Tekli üniteler, 150 kW'a kadar toplam güce sahip sistemler oluşturmak için talep üzerine, ayrıca 42U'ya kadar kabinlerde çeşitli konfigürasyonlarda birleştirilebilir. Paralel bağlantı standart bağlantı modudur ve standart dahili master-slave veri yolu kullanılarak ana ünite üzerinde toplam güç, voltaj ve akım oluşumu olacaktır. Belirli bir voltaja kadar seri bağlantı da mümkündür.

Gözetim özellikleri
Tüm modeller voltaj ve akım adımları için denetim özellikleri sunar. Denetim, voltaj veya akımın aşırı ve düşük çekimini izlemek için yapılandırılabilir. Bir tepki olarak, cihaz seçilebilir türde bir bildirim oluşturabilir:
- Sinyaller sadece görüntülenir; arıza hala aktif olsa bile, çıkışı etkilemeden.
- Uyarılar etkin kalır ve arıza giderildikten sonra kabul edilmelidir.
- Alarmlar çıkışı anında kapatır ve akustik olarak da kullanılabilir.

Seçenekler
• RS232, CANopen, Modbus TCP, Profibus, Profinet/IO, Devicenet veya Ethernet için dijital arayüz modülleri. Arabirim yuvası arka panelde bulunur (yalnızca standart modeller), kullanıcının yeni bir arabirim takmasını veya mevcut arabirimi değiştirmesini kolaylaştırır. Arayüz cihaz tarafından otomatik olarak algılanır ve hiç yapılandırma gerektirmez veya çok az yapılandırma gerektirir. Bkz. sayfa 130.
• Güçlendirilebilir arayüz modülleri için varsayılan yuva yerine sağlam bir GPIB portu takılı üç yönlü arayüz (3W)
• Yüksek Hızlı rampalama (bkz. sayfa 152) *
• Su Soğutma **

* Tüm voltajlar için mevcut değildir - lütfen müsaitlik durumu için teklif verin
** Genel olarak 200 V'a kadar olan modellerde, talep üzerine diğer modellerde mevcuttur
