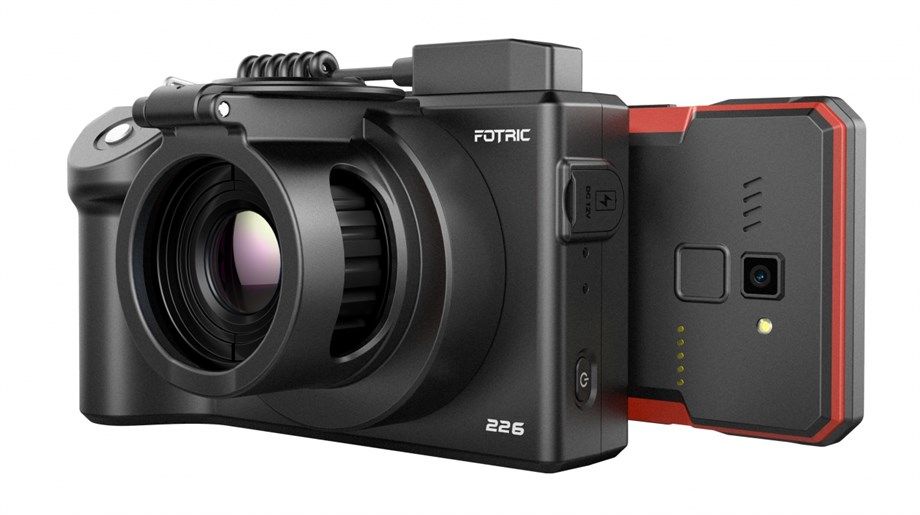

Fotric 226, kolay kullanım, termal analiz ve iletişim yetenekleri sağlamak için dahili J7 akıllı telefona sahip yüksek kaliteli bir termal görüntüleme kamerasıdır. 384 x 288 piksel sensör kullanan 226, 28 derece x 21 derecelik bir görüş alanına sahiptir. Standart bir lensle minimum netleme uzaklığı manuel odaklama ile 6 inçtir – dahili 8x sürekli dijital yakınlaştırma ile otomatik netlemeden daha hassas/seçilebilir. 8 hareketli ilgi alanı tanımlanabilir ve her alan için emisyonluluk ayarlanabilir şekilde ayarlanabilir.
Fotric 220 Serisi termal kameralar, kızılötesi teknolojisini akıllı telefon özellikleriyle birleştirir. Öğrenmesi kolay akıllı telefon uygulaması tüm işlevleri kontrol eder. Bu kameralar, 1000 kareye kadar tam radyometrik video kaydedebilir ve 5 kare/sn'ye kadar kullanıcı tanımlı örnekleme hızıyla sıcaklık değişim süreçlerini gerçek zamanlı olarak yakalayabilir. Veri toplama, bağlı bir bilgisayara gerek kalmadan otomatiktir.
Fotric 220 Serisi, cihazın kendisindeki termal görüntülerin ve videoların anında analizini destekler. Serinin düşük güçlü tasarımı, kesintisiz bir şekilde tam gün çalışmayı sağlamak için 10 saate kadar Li-ion pil ile çalışma sağlar. Kalıcı kurulumlar için harici güç kullanılabilir.
Serinin çok kullanışlı bir özelliği yerleşik bir QR kod okuyucusudur. Ekipmanın rutin termal izlenmesi için, bir makineye bağlı bir QR kodunun taranması, hataya açık manuel girişler olmadan görüntüleri otomatik olarak etiketleyebilir ve kaydedebilir. Farklı malzemelerin sıcaklık doğruluğunu artırmak için her görüntü bölümünün ve görüntü mesafesinin ayrı ayrı yayılımları girilebilir.
Fotric 220 Serisi termal kameralar, uzun vadeli güvenilirlik ve hizmet ömrü sağlamak için en kaliteli bileşenleri kullanır.
AnalyzIR yazılımı, görüntülerin derinlemesine analizi için bu kameralarla birlikte sağlanır: video akışındaki her kare, her pikselin sıcaklık okumasını korur. Ar-Ge araştırmacıları ve ekipman bakım teknisyenleri, sıcak noktaları ve ince sıcaklık değişikliklerini not etmek için video akışı çizimini ve sıcaklık görüntülerinin 3D görselleştirmesini kullanabilir. Sıcak noktanın sahnenin görsel görüntüsüne süper şekilde yerleştirilmesi, sorunlu bir nesnenin tam konumunu daha iyi tanımlamaya yardımcı olur. 15 renk paleti seçeneği, termal görüntüyü görsel olarak en kullanışlı hale getirmeye yardımcı olur. 1 TB'a kadar veri depolama desteklenir. Veriler otomatik olarak toplanabilir, zaman, sıcaklık veya harici bir sinyal tarafından tetiklenebilir ve yüksek, düşük ve ortalama sıcaklığın otomatik olarak yakalanmasıyla birlikte eşik alarmları kullanılabilir. Görüntülere sesli veya yazılı notlarla açıklama eklenebilir.
20 um'a kadar nesne sıcaklığı ayrımına izin veren bir makro lens de dahil olmak üzere farklı uygulamalara uyacak bir dizi germanyum lens mevcuttur.
Tipik uygulamalar şunları içerir: elektronik (PCB ve bileşen analizi), biyotıp (deneysel süreçler), otomobil (lastik yorgunluğu, motor bileşeni arızası, malzeme testi (yorgunluk, stres), tıbbi (hastalık algılama, ısı dağılımı), yangın algılama (ön ateşleme, sızıntı), vb.
Fotric 220 Serisi Kameralar sadece 22 oz ağırlığındadır ve oldukça kompakttır (4,7" x 5,7" x 3,7").
Tüm Fotric 220 serisi kameralar standart bir lens donanımı ile birlikte gelir. Müşteri, ihtiyaçlarını karşılamak için ek isteğe bağlı lensler sipariş edebilir. Her lensin kullanılacak kamerayla kalibre edilmesi gerektiğinden, müşterinin zamandan / maliyetten tasarruf etmek için kamerayı ve ek lensi aynı anda sipariş etmesi önerilir.
LinkIR APP, ünitenin yerleşik akıllı telefonunda çalışır, böylece termal inceleme ve test yapabilir, canlı raporlar oluşturabilir ve çeşitli diğer görevleri gerçekleştirebilirsiniz. Profesyonel termal görüntü / video analiz yazılımı AnalyzIR bir PC'de çalışır, böylece mühendislik ve Ar-Ge uygulamaları için verileri daha fazla analiz edebilirsiniz. Fotric'in analiz yazılımı, güçlü termal analiz ve raporlama araçları sağlamak için Windows işletim sistemlerinde çalışır. Kamera, Ar-Ge kullanıcılarının tüm deneysel sürecin tüm verilerini kaydetmelerine yardımcı olan 1 TB'a kadar tamamen radyometrik termal video kaydını destekler.
Tamamen radyometrik video akışı yapın veya kaydedin
Resimleri yüksek hızda görüntüleme, yakalama ve analiz etme
Çizelgeler, grafikler ve çizimler oluşturun
Ham Sıcaklık Verilerini Dışa Aktarma
Her karedeki her pikselin sıcaklık verileri, diğer simülasyon ve modelleme yazılımlarında kullanılmak üzere CSV formatında kolayca dışa aktarılabilir.
