Teknik Döküman

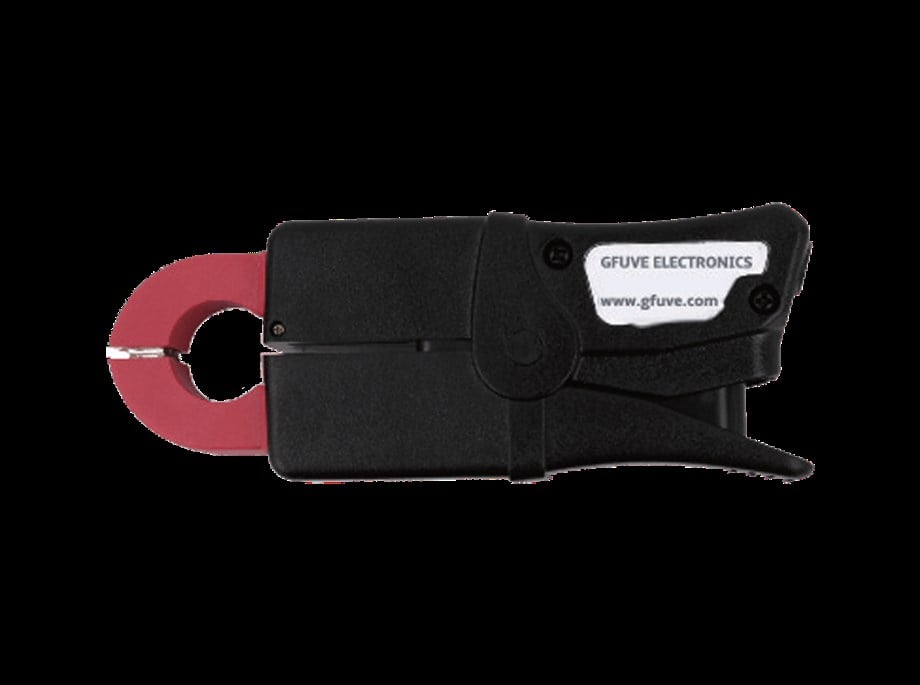

Model D20 AC/DC akım sensörü, AC veya DC akım dalga formlarını doğru bir şekilde ölçebilen yalıtımlı BNC çıkış kablosuna sahip taşınabilir bir 100A/200Arms akım pensidir. Ünite, DC'den 1MHz'e kadar osiloskoplarda -3dB'de doğrudan okumalar için orantılı mV çıkışına sahiptir. D20, şarj edilebilir bir multimetre pilinden veya 9 V güç sinyal kablosundan güç alır. Çoğu osiloskop için mükemmel bir araçtır.

AÇIKLAMA

D20 akım sensörü, akım girişi olan DMM'ler, osiloskoplar, güç kaydediciler, multimetreler ve enerji ölçer kalibrasyon cihazlarıyla kullanılmak üzere tasarlanmış genel amaçlı bir 200A AC/DC akım probudur. 1000:1 oranına ve çenede ölçülen amper başına 10mV çıkışa sahiptir. D20 AC/DC akım sensörünün sonlandırılmış 2,5 m'lik entegre bir kablosu vardır. Bu akım pensinin yuvarlatılmış çene tasarımı, yüksek doğrusallığın %0,1 ve düşük faz kaymasının ve 200 kHz'e kadar geniş frekans tepkisinin önemli olduğu güç uygulamaları için çok uygundur.

UYGULAMALAR

Osiloskoplar;
Güç kalitesi analizörü (PQA);
güç ve harmonik ölçerler;
Enerji ölçer kalibratörü;
Kablo demetleri etrafında ölçüm;
Güç yükü izleme;
Veri kaydı / kaydı;
Dalga formu analizi (osiloskop ölçer);
Enerji alt ölçerler;
Akü yük analizi;
Güç ölçer;
Multimetre;

ÖZELLİKLER

Ölçüm aralığı 0-100A/0-200 AC/DC;
DC'den 200 KHz'e kadar frekans tepkisi;
Güç ölçümü için düşük faz kayması;
DC akım ölçümü için %0,1 yüksek hassasiyet;
10mV/A çıkış sinyali;
Dünyanın manyetik etkisi için otomatik kompanzasyon;
Frekans 1MHz Bant Genişliği;
Tutma teli çapı: φ20mm;
Harmonik ölçüm ile;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal permalloy çekirdek;
EN 61010, 600V CAT III ile uyumludur;
DMM'ler, osiloskoplar, kaydediciler, kaydediciler, harmonik ölçerler için tasarlanmıştır;
UL, CE, CNAS işareti;

PARAMETRELER

SEÇİM KILAVUZU
