Teknik Döküman

D50 serisi hall etkili akım pensinin yuvarlak çene tasarımı ve yüksek içerikli permalloy çekirdeği, yüksek doğrusallığın ve düşük faz kaymasının yanı sıra 10Hz ila 200kHz arasında geniş frekansın önemli olduğu güç kalitesi uygulamaları için çok uygundur. Ölçüm aralığı 0 ila 500A veya 0 ila 1000A AC/DC'dir. Osiloskoplar, güç kalitesi analizörleri, dalga formu görüntüleme cihazları ve BNC girişli diğer frekansa duyarlı görüntüleme cihazları için tasarlanmıştır.

AÇIKLAMA

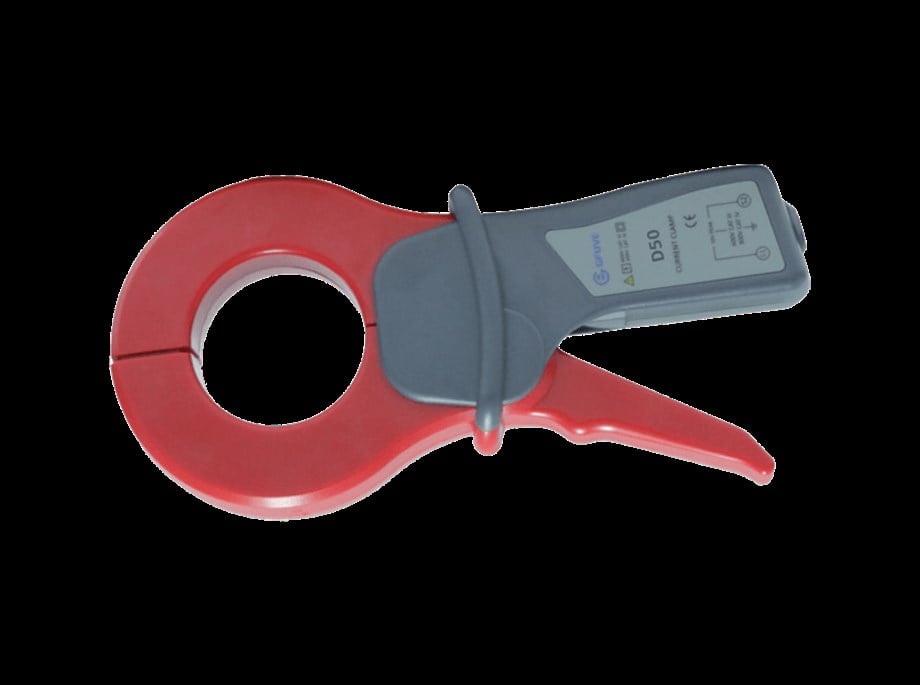

Model D50 AC/DC akım pensi, AC veya DC akım dalga formlarını doğru bir şekilde ölçebilen yalıtımlı BNC çıkış kablosuna sahip taşınabilir bir 500A/1000Arms akım probudur. Ünite, DC'den 1MHz'e kadar osiloskoplarda -3dB'de doğrudan okumalar için orantılı 1V veya 2V çıkışa sahiptir. D50, şarj edilebilir bir multimetre pilinden veya 5V veya 9 V DC güç sinyali kablosundan güç alır. Dalga formu görüntüleme cihazlarının çoğu için mükemmel bir araçtır.

UYGULAMALAR

Dalga formu analizi;
Osiloskop ölçer;
Güç yükü izleme;
Güç kalitesi analizörü (PQA);
Güç ve harmonik ölçerler;
Enerji ölçer kalibratörü;
Kablo demetleri etrafında ölçüm;
Güç ölçer;
Multimetre;
Akü yük analizi;
Veri kaydı / kaydı;
Kablo arıza analizi;
Büyük endüstriyel yükler;
Güç kalitesi izleme;

ÖZELLİKLER

Frekans 10Hz-1MHz Bant Genişliği;
Ölçüm aralığı 0-500A/0-1000 AC/DC;
DC akım ölçümü için %0,2 yüksek hassasiyet;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
DC'den 200 KHz'e kadar frekans tepkisi;
Tutma teli çapı: φ52mm;
EN 61010, 600V CAT III ile uyumludur;
Yüksek içerikli permalloy çekirdek;
Güç ölçümü için düşük faz kayması;
Endüstriyel tasarım ve güzel görünüm;
DMM'ler, kaydediciler, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;

PARAMETRELER

SEÇİM KILAVUZU
