Teknik Döküman

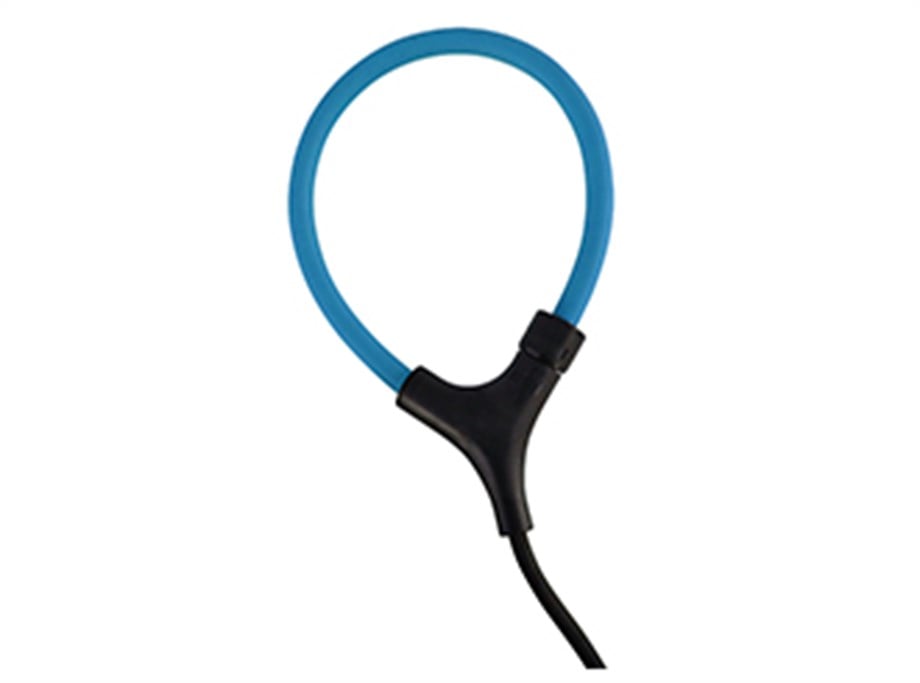

GFUVE FQ-RCT01 Esnek AC Akım Probu, esnek bir sensör ve elektronik bir modülden oluşur. Esnek sensör probu, standart kelepçeli probların kullanılamadığı iletkenlerde ölçüm yapılmasına izin verir. Özellikle, dar alanlara, kablo demetlerinin etrafına, geniş veya büyük baraların etrafına monte edilebilir ve hatta düzensiz şekillerin etrafına sarılabilir. Şekil Hafızası özelliği, kullanıcının sensör probunu iletkenlerin arasına veya etrafına yerleştirmeden önce önceden şekillendirmesini sağlar. .

AÇIKLAMA

Bu özellik, sensörün iletken etrafında konumlandırılmasını kolaylaştırır, kullanıcı güvenliğini artırır ve diğer esnek sensörlerle ilişkili sarkma etkisini hafifletir Bu Esnek AC Akım Probu hafiftir ve standart transformatörler gibi manyetik çekirdekler kullanmaz. Dönüşüm prensibi hava çekirdeğine dayanmaktadır. Test edilen sisteme neredeyse hiç yük getirmez, düşük faz kaymasına ve mükemmel frekans tepkisine sahiptir ve aşırı akım yüklerinden zarar görmez. Sensör düzeneği su geçirmezdir ve 1000V çalışma voltajı için yalıtılmıştır. CE işaretli EN 61010, 1000V CAT III ile uyumludur.

UYGULAMALAR

Güç yükü izleme;
Veri kaydı / kaydı;
Güç kalitesi analizörü;
Osiloskop;
Multimetre;
Güç kaydediciler;
Güç ve harmonik ölçerler;
Enerji ölçer kalibratörü;
Kablo demetleri etrafında ölçüm;
Güç izleme cihazı;
Enerji alt sayaçları;
Güç kalitesi ölçer;
Yıldırım akımı ölçümü;
Dağıtılmış ölçüm sistemleri;
Güç ölçer;

ÖZELLİKLER

1A ila 10KA AC ölçüm aralığı;
Frekans 0.1Hz-2MHz Bant Genişliği;
Güç ölçümü için düşük faz kayması;
Akım ölçümü için %0,2 mükemmel doğrusallık;
Açık devre sekonderden kaynaklanan tehlike yok;
Aşırı yüklenme durumunda çekirdek doygunluğu veya hasarı yok;
Tutma teli çapı: φ55mm/80mm/105mm;
Yüksek kat harmonik ölçümü;
100mV/kA veya 85mV/kA çıkış sinyali;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek geçirgenliğe sahip manyetik malzeme çekirdeği;
EN 61010, 1000V CAT III ile uyumludur;
DMM'ler, osiloskoplar, kayıt cihazları, güç ve harmonik ölçerler için tasarlanmıştır;
CNAS, UL, CE işareti;

GENEL VERİLER
Ortam çalışma sıcaklığı: -20~+70°C;
Ortam depolama sıcaklığı: -25~+75°C;
Güvenlik standartları：IEC 61010-1:2001, 600 V CAT III;

PARAMETRELER

BOYUT
