Teknik Döküman

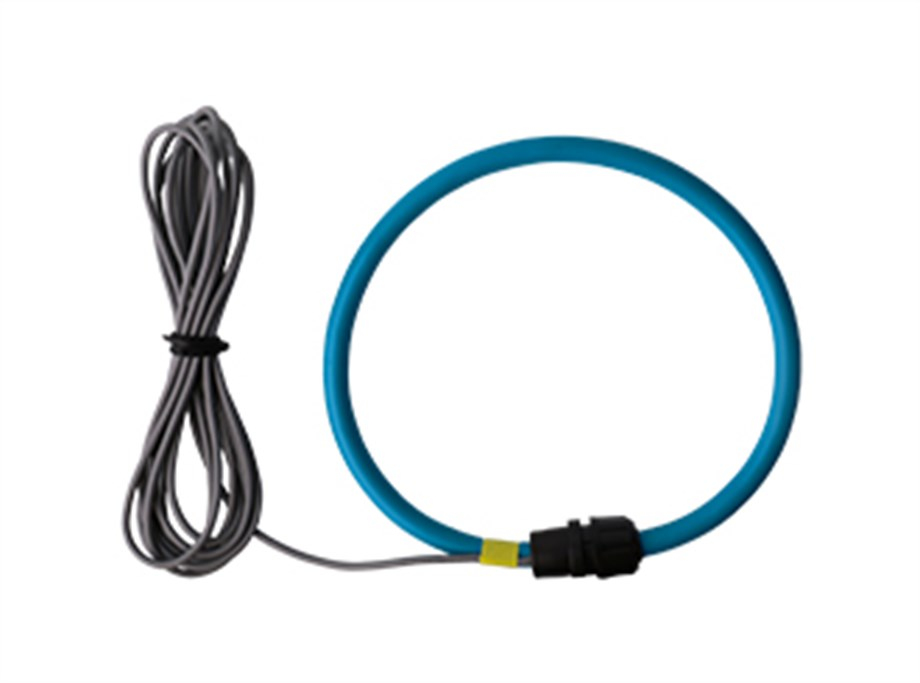

FQ-RCT02 esnek akım sensörü, esnek bir Rogowski bobininden oluşan bir AC akım sensörüdür. Esnek akım sensörü, standart kelepçeli probların kullanılamadığı iletkenlerde ölçüm yapılmasına izin verir. Özellikle, dar alanlara, kablo demetlerinin etrafına, geniş veya büyük baraların etrafına monte edilebilir ve hatta düzensiz şekillerin etrafına sarılabilir. Büyük akım ölçümleri için uygundur. İnce, esnek, klipsli Rogowski (sensör) bobininin avantajlarını, 100mV/kA gerilim çıkışı ile doğru, gerçek RMS ölçümü sağlayan bir sinyal koşullandırıcı ile birleştirir.
AÇIKLAMA
Modeller 1A ila 100.000Arm arasında değişir ve okumanın %1'i doğruluktadır. EN 61010, 600V CAT IV, 1000V CAT III olarak derecelendirilmiştir. Dijital multimetrelere, osiloskoplara, güç kalitesi analizine ve güç veya harmonik ölçerlere takılmak üzere tasarlanmış düşük maliyetli AC akım ölçüm probu. Rogowski bobin akım sensörünün uzunluğu 40 cm ila 100 cm arasında seçilebilir. Büyük veya küçük iletkenlerin etrafına uyar. Dar veya zor alanlara girebilir. Bir grup iletkendeki AC akımını ölçmek için idealdir.
UYGULAMALAR
Osiloskop ；
Güç kaydediciler;
Güç ve harmonik ölçerler;
Güç kalitesi analizörü;
Enerji ölçer kalibratörü;
Kablo demetleri etrafında ölçüm;
Güç yükü izleme;
Veri kaydı / kaydı;
Güç izleme cihazı;
Enerji alt sayaçları;
Güç kalitesi ölçer;
Yıldırım akımı ölçümü;
Güç ölçer;
Multimetre;
ÖZELLİKLER
Akım ölçümü için %0,2 mükemmel doğrusallık;
1A ila 100KA AC ölçüm aralığı;
Frekans 0.1Hz-10MHz Bant Genişliği;
Güç ölçümü için düşük faz kayması;
Tutma teli çapı: φ305mm/190mm/120mm;
Yüksek kat harmonik ölçümü;
100mV/kA veya 85mV/kA veya 50mV/kA çıkış sinyali;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek geçirgenliğe sahip manyetik malzeme çekirdeği;
EN 61010, 1000V CAT III ile uyumludur;
DMM'ler, osiloskoplar, kayıt cihazları, güç ve harmonik ölçerler için tasarlanmıştır;
CNAS, UL, CE işareti;
GENEL VERİLER
Ortam çalışma sıcaklığı: -20~+70°C
Ortam depolama sıcaklığı: -25~+75°C
Standartlar güvenlik：IEC 61010-1:2001, 600 V CAT III
PARAMETRELER
| Elektriksel parametreler |
| Model |
FQ-RCT02-120 |
FQ-RCT02-190 |
FQ-RCT02-305 |
| Geçerli aralık |
1A - 100kA |
| Frekans |
10Hz - 20kHz |
| Çıkış gerilimi |
Nominal akım |
1000A/2000A |
2000A/3000A |
3000A/6000A |
| 50Hz |
100mV/200mV AC |
200mV/300mV AC |
300mV/600mV AC |
| Maksimum çıkış |
10kA veya 100kA |
| Doğruluk |
<1% @25°C (45-65Hz) |
| Faz hatası |
<60' @25°C (45-65Hz) |
| Çıkış hassasiyeti |
50mV/kA, 85mV/kA, 100mV/kA (50Hz) |
| Bobin kesit çapı |
8mm |
| Çıkış hassasiyeti |
±2 Maks (Kalibrasyon Yok)
25°C'de ±%0,5 (Kalibrasyon ile) |
| Doğrusallık hatası |
±0.2% RD |
| Pozisyon Hassasiyeti |
±1% |
| Dış Etki |
±1% Max |
| Bant Genişliği |
0.1Hz - 10MHz(-3dB) |
| Güç Kaynağı |
/ |
| Kurşun uzunluğu |
2.5m |
| Standart |
EN 61010-1, EN 61010-2-032, EN 61010-2-031
IEC60044-1, & IEC61869-2, 1000V CAT III |
| Ağırlık |
150g - 230g |
| Koruma derecesi |
IP67 |
| Çalışma sıcaklığı |
-30°C ila +80°C |
| Depolama sıcaklığı |
-40°C ila +90°C |
| Notlar: Akım probu kullanıcı gereksinimlerine göre özelleştirilebilir! |
BOYUT
| Boyutlar (mm) |
FQ-RCT02-120 |
FQ-RCT02-190 |
FQ-RCT02-305 |
| Window A |
120 |
190 |
305 |
| Bobin OD B |
145 |
205 |
335 |
| Bobin Uzunluğu C |
400 |
600 |
1000 |
| Çıkış bağlantısı |
1. UL2586-ESB 2x24AWG L=150cm (gerektiği gibi)
2. Güvenlik erkek BNC konnektörü ile sonlandırılmış koaksiyel L=250cm (gerektiği gibi)
3. UL2586-ESB 2x24AWG L=150cm (gerektiği gibi) entegratör ile |
